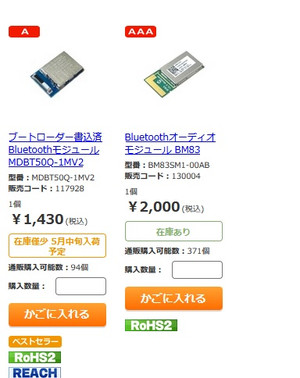

秋月電子ではかなり売れているらしいわ。

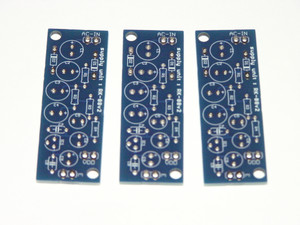

真空管ラジオ（電源トランス式）から、bluetoothへの電源5vを供給する基板をおこしてみた。

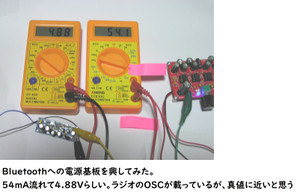

BM83は20mA程度なので、この定数でよさそうだ。3端子レギュレータは入力電圧と出力電圧の差が5Vを超えるあたりから、制御が追い付かなくcutoff, on, cutoffの動きになる。3端子レギュレータは、脈流発生モードになる。
data sheetを深く読むと そのヒントが書いてある。（製造メーカーはその挙動を知っているが、文字にしてない）
外部からみてるとボボボと発振した様に見える。倍電圧整流で14v近いdcを抵抗4個で 78L05に供給してあげる。抵抗値は4.3オーム。この値で脈流発生モードに入らずに済んだ。

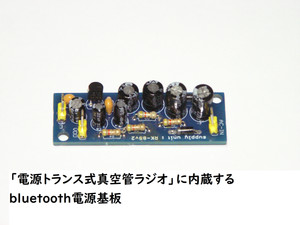

RK-88v2 電源基板
このページのトラックバックURL：
http://app.dcnblog.jp/t/trackback/549708/34285857

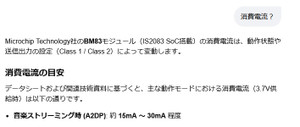

Bluetoothオーディオモジュール BM83。消費電流は20mAらしい。電源基板を参照しているブログ:
