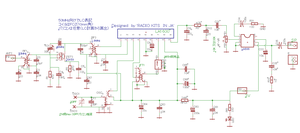

メーター回路はシンプルな定番。
Cを入れてTA7318P またはBA6318でSメータ(50dBレンジ)にはなる。
LOG AMPのAD8307は90dBレンジになるのでこれが簡単で速い。

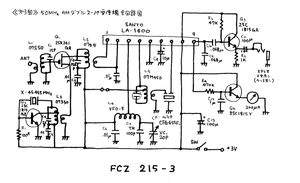

(LA1600はAGCレンジ40dBなので、FCZ式メーターで充分）
******************************************
3SK59での唸り復調も確認できた。
YouTube: 3sk59で 唸り復調確認。3vで動作中。de RADIO KITS IN JA
つぎは3SK59で 「OSC+MIX」をさせてみたい。1ST OSC=48MHz.
2nd oscにはラジオ用赤コイル。2.5MHzにはバリコン7PF位か？ 周波数安定度は中波ラジオで1610KHZ(OSC=2.065MHz)を聴くイメージに近い。
