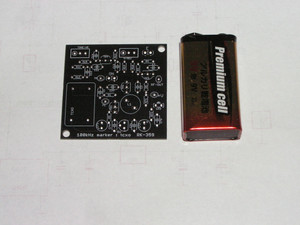

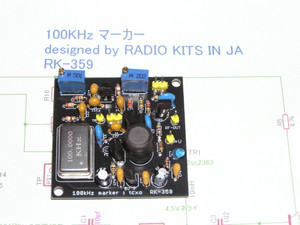

100kHz ステップマーカーの自作。 7.4MHzまでは確認済み。揺らぎは中心周波数±5Hzのtcxo

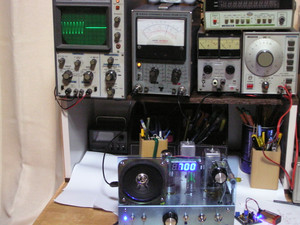

YouTube: Marker 100kHz steps to 7.4MHz . using TCXO 100KHz. for SWL tube radio listener
HC-49では周波数安定度では？？。 50PPM(0.005%)の精度になるので、100kHz x0.0005%=5Hz. 揺らぎは中心周波数±5Hz。
100次波(10MHz)でも ±(5Hzx100) イコール ±500Hzの揺らぎ
「10MHzで ±500Hzの揺らぎ」なので、非常に安定度は高い・
広域化するには、終段を抵抗負荷にすること。 これがノウハウ。
osc部のRF電圧が100V超えるので、1KVコンデンサーを使うこと。50V仕様コンデンサーではほぼすべてお亡くなりになる。
通算605作目。
