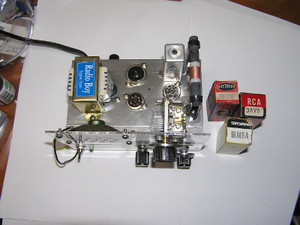

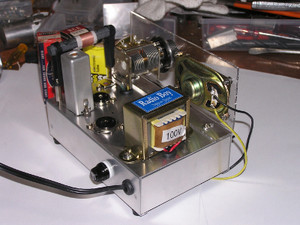

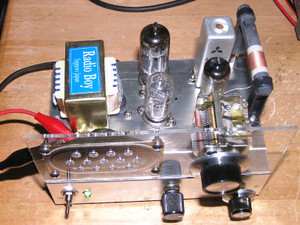

シャーシーサイズ 150mm *100mmに乗せた3球真空管スーパーラジオ。
真空管ラジオ ミニチュア管の小型スーパー 3BE6,3AV6,6GH8
2015年の製作品。詳細はここ。
パネルはラジオ少年で領配していたもの。 祐徳あたりに在庫がある可能性あり。
電源トランスbt-0vでは非力なので、bt-1vに代わってはいる。(BT-0Vでは6GH8 1本を鳴らすのが限界.)
これがオイラの作品では、最小な真空管ヘテロダインラジオ。 シャーシはリードのS-9.
*****************************************************
3BE6,3AV6は もう入手困難なので、いまつくるならば
6BY6+6GH8+ DIODE検波＋「1：3トランス」＋6GH8 の構成で、シャーシはリードS-9 。
電源トランスは BT-0.8V あるいは BT-1.5V (祐徳さんに在庫あった記憶)
