ダブルバランドミクサー ： imd的には、audio信号が主体で RFをON/OFFさせるのがよい

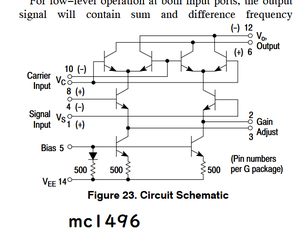

モトローラのMC1496は ハワード・ジョーンズ（Howard Jones)特許：1984年をベースにしてつくられた。1986年11月リリース
ギルバート氏のICは SL641
「audio 信号が主体で RFを on/off する」と 1秒あたりの回数が少ないので歪エネルギー総量は小さくて済む。 結果 IMDが良好になる。
モトローラ社は、「 そういう使い方してね」と公開してある。
***********************************************************
SN16193では下段にRF信号。上段にAUDIO信号。
これは、「RF信号をスイッチ」として使い、AUDIO信号を完全にON（全通）かOFF（遮断）かで超高速にパルス駆動するパターン。
- トランジスタがONの瞬間： 抵抗がほぼゼロなので、AUDIO信号のエネルギーがロスなく100%出力に流れます。
- トランジスタがOFFの瞬間： 電流がゼロなので、ロスはゼロです。
このとき、出力されるパルス状の波形を時間軸で積分（面積計算）すると、中途半端な熱ロスとして消えていた分のエネルギーがすべて「出力のエネルギー」として乗っかってくるため、結果として取り出せる有効なエネルギーの総和（面積）が劇的に増えます（乗算効率・電力変換効率が100%に近づく）。
これが SN16913の等価回路になっている。
****************************************************
まとめ、「IMD 重視 or 効率重視」で 下段に RF or AFのどちらを入れるか？
