先日のrk-366の後段にトランジスタをいてれみた。
ようやく100mW程度の出力。
YouTube: FET 差動入力（片側負荷） ヘッドホンアンプ 98mW : ぺるけstyle
供給電源に比べてOUT PUTが小さい。エネルギー変換効率が悪いが。差動入力はこんな様相らしいわ。

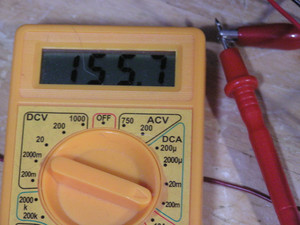

効率は悪く、エネリギー観点ではあまりお勧めしませんが、実測一応100mWになりました。16vあれば BGMにほどよい音量です。

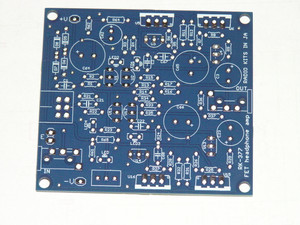

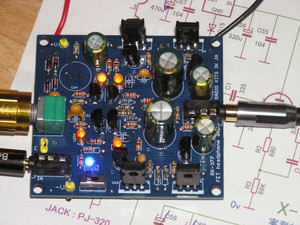

FET式差動ヘッドホンアンプ Simple Version ダブルLED ぺるけstyle ： RK-377
通算617作目
音はエモ音発生器のLEDがよい効果だしてます。
「ledでエモ音は、ペるけstyle」です。
「片負荷にして偶数歪を発生させる」のもエモ音に重要です。
*********************************************************
差動回路のテール抵抗の大小で増幅度が変わるのは 作ってみて理解したとこです。
