【自作・DIY】Neve BA283 プリアンプ・ クローン基板。
BC184Cの3個つかい。Neve BA283 プリアンプ.
hfeが max 940と高増幅度で ft=150Mhzと高域のヌケがよいトランジスタがBC184C。
動作説明のようにAM/FM変調を上手にかけてある。
動作イメージは下図。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

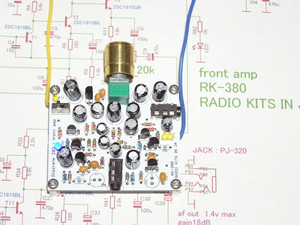

今日は「クローンのfront基板」を興してみた。out VRは20Kオーム。 5Kだとガルンと歪とLtspice様が申すので、20kにして鳴らし中。
YouTube: 【自作・DIY】Neve BA283 プリアンプ・ クローン基板。ゲインは7倍。11Ｖ供給
Ltspice様によれば9vでも12vでも 出力、ゲインとも変化なしであった。
****************************************************
現実は この定数では10vで軽く発振した。3端子レギュレータを8vにして回路fix
ゲインは18dBとシミレーション様より多い。Fは100Hzから120kHzまでフラット。
入力上限は 現定数で150mV。 この時出力は1.4Vほど。
ltspiceは今回は目安には使えた。信じてはだめだ。
pc（asus Ｈ97）を音源にしておるオイラにしてみてば pcからは100mVなので、中押しアンプとしてほどよい。
通算616作目。RK-380.
