12AU7を Class A1

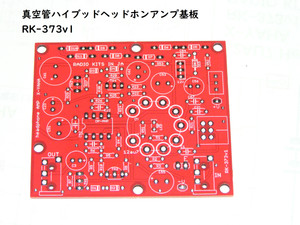

カソード電位が１.41Ｖあればコーレン式から完全A級。この基板は1.50Vにした。 ここが従来回路と違うところ。
おまけにSEPP もClass A1 ：音量あげても電流が増えないのでA級動作。
OP AMPの動作がA or ABなのか？ 電流からよみとれないので困ってる。
ALL 完全A級かもしれない。
2.4ｋを小さくするとsepp部が熱をもつので注意。
1.8オームを1.5オームまでさげるとsepp部が熱暴走するので注意。
この1.8オーム時には、音量VR開閉に伴う エミッター電位の変動はマルチテスター7351では読み取れない。
