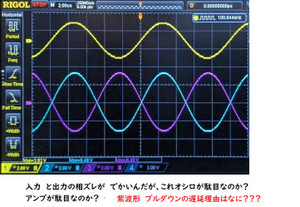

立下がりだけ遅延しておる。 これが目視で判らないなら電子工作むきではない。
EIAJでは997Hzなのね。 1ｋhzで測ってたのは戦後から1995年ころまで、1998年には977Hzに変わってるね。30年前の規格を覚えておるのはみな70歳代になった。かのwebmaterは70歳だったのだ。
**********************************
B級アンプで構成された回路なので、upper側半導体 と lower側半導体の切り替え時間が違うと このようになる。 切り替え時間はLtspiceのような廉価ソフトではシミレーションだめ。
PSpiceやADSなどにするしかないとおもうわ。
