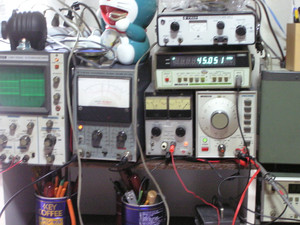

15V供給で 8.2オーム負荷時 VTVM読み 2.1V （出力540mW)

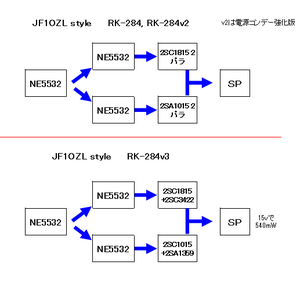

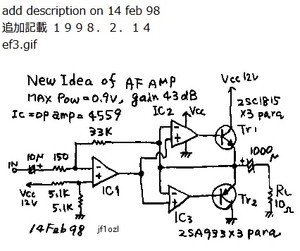

JF1OZL style amp (RK-284 v3)を 低周波信号いれてみた。 。某基板屋の基板は発振するが、オイラのは発振はしないよ。
位相補正のコンデンサーはゼロでも、通常500ミリワットクラス発振しないよ。発振止めの中和コンデンサーは今回も不要。
1:出口は 540mW. 15v時。

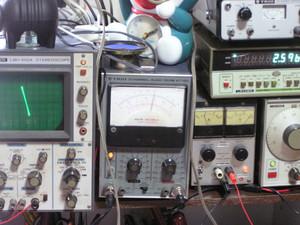

２：3dB落ちは49kHz.

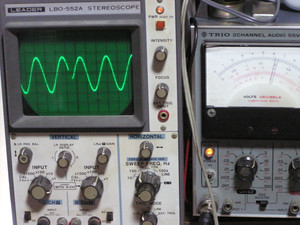

3: seppの切り替え点がわかる。 ne5532からドライブしてもこんなもの。
ne5532でドライブしているので、電圧の壁起因で2.1v rmsしかでてこない。0.5オーム端で最大9.6ｖ位しかスイングしない。理論上限でも0.65wくらい。
rail to rail op ampにすれば、 14vスイングになるので1.1Ｗほどは出力される。 そんなDIP品あったか？
********************************
まあまあだ。

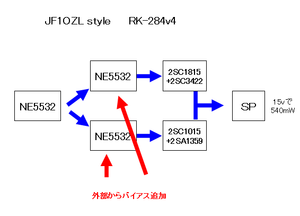

op ampの動作切り替えがアナログオシロではわかるので、そこを改善しv4として手配した。
**************************************************************
opa1678？ ってのが後段ドライブチカラがあるらしい。差し替えると振幅電圧が3Vほど増加して出力倍になる？。 これ、どこで売ってる？
