マルチテスター 7351で計測した。X-yaha 中間点。
コーレン公式等から カソード電位が1.405v超えておるとClass A1 。安全をみて1.43ｖも掛ってれば論理上はClass A1 。
現実に、グリッドとの電流有無を計測するには、軽自動車代と似た金額を投資する必要があるので、そこの投資は腰が引ける。

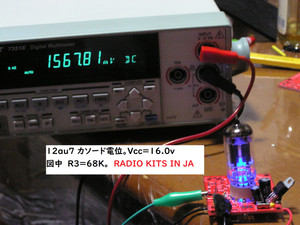

電源電圧16.0vでは 1.5v超えで掛るのでClass A1 。
電源電圧15.0vでは1.35v～1.40vをウロウロ。
プレートに15.50v印加されておれば大丈夫。
中華テスターではノイズもふくめて計測するので高めにでて真値不明。 アナログテスターでは内部抵抗起因で低めにでて真値不明。
R=68Kオーム。電圧1.5Vならば電流0.022mA. 1.7Vなら0.025mA.
R=47Kでは1.3V近傍でむり。
********************************************

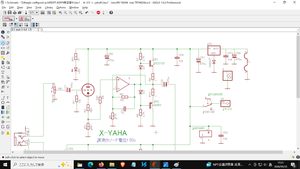

このClass A1 動作に影響なく後段動作させるにはLMC6482がベスト。 入力Z=5兆オーム（5テラオーム)なので、カソードフォロア抵抗 68K と5テラ の比は、7300万倍違う。
g1の値も低くしてある。意図がよめないなら、AI君に聞いてね。
スマホ、PC側のダイレクトドライブIC (2015年以降：コーデック+AMPの仕様書では2K上限）にあわせた。
入口のVRは5Kオーム。 1K VRだと実測の生成電圧がかなり苦しい。
基板の到着まち。
YouTube: 12.6V駆動 ：12AU7 カソードフォロア。ヘッドホンアンプ. LMC6482を使っている。 2nd try 。 AD822が手元にないので、6482で確認。
