真空管ワイヤレスマイク。 ラジオ放送停波の防衛的準備。
YouTube: 12AU7 wireless mic. indicator as 6E1. osc as 12BE6. de RADIO KITS IN JA.

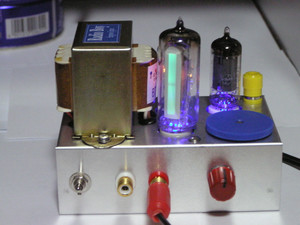

リードのシャーシ 120mm x80mm x40mmに組み込んだワイヤレスマイク。 販売終了品ですね。
12au7を使いたいので 電源トランスは12.6v供給してくれるBT-0.8V. ここに購入経緯を公開済み。
AC100Vをシリコンブリッジにいれると141Vになってでてくる。12BE6には丁度よいプレート電圧。この電圧で6E2はバンバンとアイを開閉してくれた。

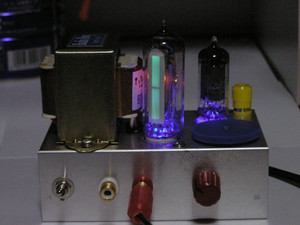

インジケーターは6E2。 このインジケーター 6e2 はマジックアイ表示が弱く、あまり動かない。今回は値を見なおししたので、かなり動いてくれた。
ＶＲmax時 40mV信号（VTVM読み)で閉します。ＰＣ側VRは3部前後です。
通算607作目。 RK-370
**********************************
奥澤シャーシさんところで「 130mm x 80mm x 50mm 」 の商品があるのでこれから部品集めする際は、奥澤さんの O-38 でお願いします。
YouTube: 3tube am wireless mic :testing
YouTube: 3 tube wireless mic: 6av6,6dk6,6be6
YouTube: メタル管ワイヤレスマイク 真空管インジケータ
YouTube: 自作 中波帯 GT管式AMワイヤレスマイク 32号機
YouTube: プリント基板でつくるワイヤレスマイク：6SN7+6SA7
