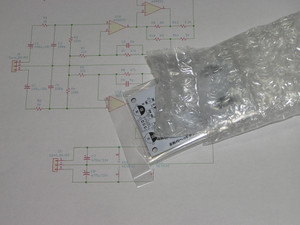

禁断のヘッドホンアンプ。 購入してみたら、生基板だけで回路図は付属しない仕様なのね。

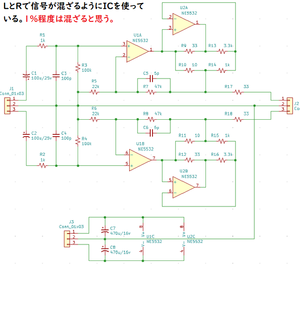

千石さんがサポートページとして公開していたSITEから回路図は引っ張ってきた。
画素数はなんと8000バイトでUPしてある。結果 不鮮明。
それを印刷かけりゃプリンター側でデータを間引きしてくる。
回路図は pdfでupするのが この手の世界標準。
電源に3端子icを使うと 通電のたびに出電圧0.1v前後は違う。その揺らぎ0.1vが気になるなら、自分で電源回路をトランジスタでつくるしかない。
***********************************************
