« ダイレクトコンバージョン作例 一覧 | メイン | weaver式 ssbは QST誌 1957年9月号でW1PNB氏公開。 »

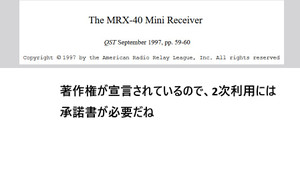

1997年9月号に公開とのこと.
中身は、1988年 QST誌 Neophyteの簡略版。進歩性はほぼない、固定CH化しただけで受信幅を狭めておる。
販売siteでの2利用承諾公開ないので、あやしい状態。金員移動があれば、商行為は成立。
ボランテイアだからセーフとの判断は米国にいる権利者が行う事柄。

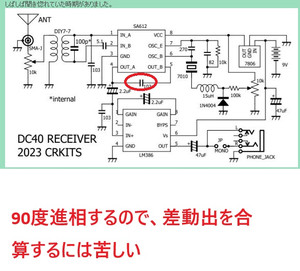

ふーん、進歩性はどこにあるのかはわかりにくいし、差動出ししてゲイン稼いだのを捨ててるし、謎が多い。
3端子レギュレータはノイズ発生源なので、 要注意。
これは、Neophyteより 後退した内容。
***************************

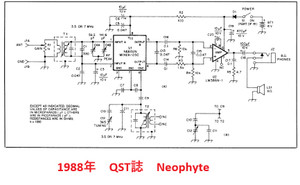

1988年 QST誌 Neophyte
*****************************

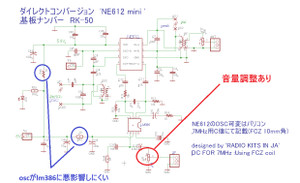

オイラのは機能追加してあるので 特許権 著作権ではセーフ。
NE612のPIN4,PIN5をすぐにCで結合するのは悪手。位相起因で面倒になるので、少し下流でハイカットCを入れる。
