電流バランス崩壊のディストーション・エフェクター（技術検証）

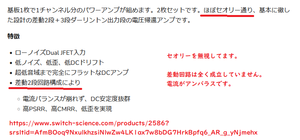

VFA-01の「ハッタリ」と「真実」の対比表
| 設計箇所 | 公式のハッタリ（主張） | 回路図が示す真実（現実） | 技術的破綻の結果 |
|---|---|---|---|

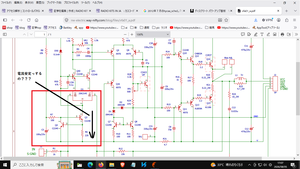

| 初段バイアス | ほぼセオリー通り、基本に徹した設計。 |
Q51、Q50のバイアス電流がQ3との綱引きになり、差動入力の安定性を補償できない。 |
電流が完全に干上がった飢餓状態で動作。 |

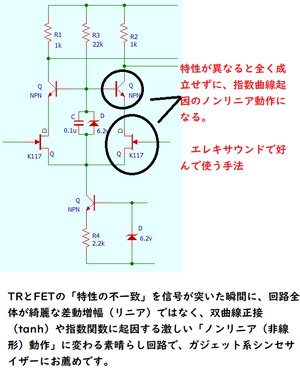

| カスコード段 | 高性能なカスコードブートストラップ。 | Q4ベースがC50で足元の変動に直結して引っ張られる。 | 動作点が固定されずフラフラ泳ぐ「浮遊バイアス」。 |

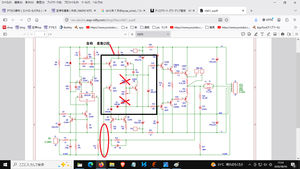

| 2段目回路 | 差動2段回路構成により高PSRR、高CMRR。 | Q6のベースを固定し、信号をドブに捨てた疑似シングル。 | 左右が完全に非対称。歪みやノイズの相殺機能が完全消滅。偶数次歪発生回路に進化している。 |
| アンプの直線性 | 低ノイズ、低歪、高精度なリニア増幅。 | 音楽信号の強弱で高域位相がリアルタイムに回るFM変調器。 | アンプの直線性を全く補償できないエフェクター化。 |
| 出力の音質 | 超低音域まで完全にフラットなDCアンプ。 | 動作点がCLASS B以下に暴落。微小な子音成分が完全に消失。 | エンベロープ成分だけは確実に伝達できる。 |
| DC安定度 | 電流バランスが崩れず、DC安定度抜群。 | 熱暴走のデス・ループを抱え、電流が全く安定しない。 | 帳尻合わせにVR2(50kΩ)という巨体ボリュームが必須。 |
