スルーレート。 基準信号源の作り方
スルーレート（Slew Rate：SR）とは、電子回路において「入力信号の急激な変化に対して、出力が単位時間あたりにどれだけ素早く追従して電圧（または電流）を変化させられるか」を表す性能指標です。
信号源の仕様は、EIAJにはありません。波形指定もありません。
指摘の通り、一般的な半導体デバイス（オペアンプなど）の「スルーレート」そのものを単独で定義した独立したJIS規格や、その測定方法だけに特化した専用のJIS測定器規定は存在しません
************************************************
スルーレートは通常、汎用的な計測器である「ファンクションジェネレータ（信号発生器）」と「オシロスコープ（波形測定器）」を組み合わせて計測します。
- 入力: 立ち上がりが十分に速い理想的な「矩形波」を入れる。
- 出力: 画面に表示された出力波形の「10% から 90%」または「30% から 70%」の電圧変化幅と、それにかかった時間をオシロスコープ上でカーソル計測・計算する。
このように汎用機器の組み合わせで算出できるため、国が「この指定測定器を使いなさい」とJISで縛る必要がないのが実態です。
**************************************************
すきまがある分野なので、廉価な信号源をつくりましょう。

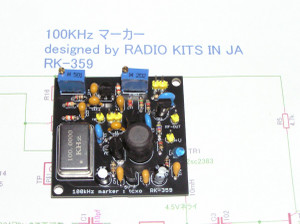

これ 100KC STEP MARKERの中間波形。

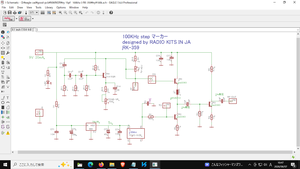

オーバーシュート防止に15PF. ダンピング抵抗560オーム。負荷がトランジスタ。
「AI君がこれベースにしろ」と云うのね。 100KC で ±50PPM.
99.995KCから 100.005KCで表示。

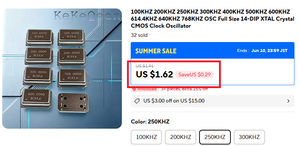

周波数は、100KC、200KC、500KC、1MHz 上。
500kcだと ラジオ向けになるから、200kcあたりがいいかな？

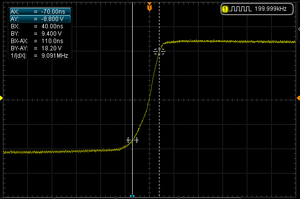

出力は電圧いっぱいにでるの ： 5v. 下限199.990khz
audio amp で電圧ゲイン3倍あれば どこかの基板屋 と非常ににた結果になる
************************************

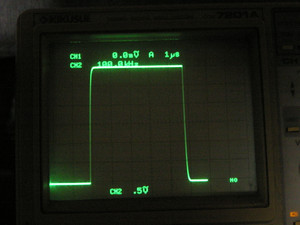

立ち上がりは急だよ。 頭の丸いのはオーバーシュート防止コンデンサーを実装してるから。
「後段にnand 入れて固めろ」ってAI君が云うのね。 NANDは6V駆動なので もぅと急峻波形になる。
