厳密には23.7μ秒 の差があるんだが、 人間の目では20μ秒ていどのズレに見える。

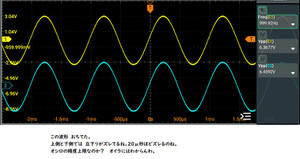

画像のように遅れてる。下側波形の立下りだけ遅延してる。 波形ズレに気つかないなら、向いてないわ。
原因は、測定器だけなのか？
「アナログ回路に1Mオームプローブあてると、真値からずれる」のはエンジニア常識だが、それも知らずにこれたのか？
オイラの同僚の名言で「知識がなくても 形にはなる」
そのあとに、もう一言 「それが使える品かどうかは別だぜ」
********************************
信号ラインZ=100のポイントに Z=1Mをあてたら 何を計測してるのかわからずになる。
BELL研が、 インピーダンスを五月蝿く云うのは「AUDIO系で正しく測定したきゃ、Z=600で測れ」
