dual gate fet 3SK59 自励で水晶振動子をつかう。ダブルスーパー。 電源は3V
3sk59での唸り復調は 確認できている。f=455kHz
YouTube: 3sk59で 唸り復調確認。3vで動作中。de RADIO KITS IN JA
今日は水晶振動子を使った自励式（3V 供給）で確認をする。 dual gate fetを3Vで使った例としては JA1AYO氏の作例しかない。かのFCZ氏も3V動作はさせていない。 電圧が低いとOSCものは不利になるので 製作例がガクンと減る。

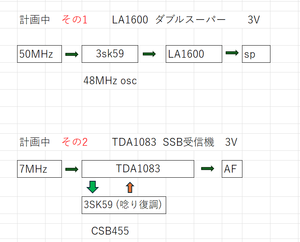

50MHzのダブルスーパーを検討中。3sk59で周波数変換。
水晶振動子はCNINAの10個100円の48MHz。 基本波発振具合。波形は綺麗。
3rdは48.000MHzになった。周波数も上出来です。
JA1AYO氏の回路ではOSCしなかったので、回路は違うことになった。
3vで動作する la1600ダブルスーパーを視野にいれた。
NE612 (NE602)は 3Vでは動かない。4.5V供給でかつかつ。6V供給で支障なく動く。 NE612をスタンバイモードにさせる場合には3Vがよい。
