簡単につくるレフレックスラジオ :再生も掛かる単球ラジオ : 1-V-2の自作
下の回路は、高周波増幅1段＋低周波増幅2段つまり1-V-2と呼ばれるラジオ回路。
YouTube: single tube radio :reflex and genny using 6KE8. :RK-194
真空管ラジオ自作派のための情報を公開中。

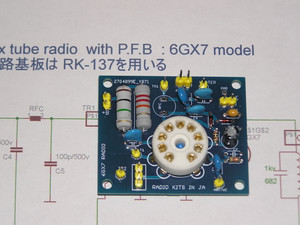

プリント基板でつくる単球ラジオの記事です。
YouTube: 再生式はいぶりっどラジオ 1-V-2 デジタル表示
*************************************************
tube適合表： 9DXが球種もおおくμモーも高いので聞こえやすいので、ビギナーにはお薦めできる。部品表はDLのこと。 カソード共通球は少し技術を必要とする。
プリント基板でつくるので超簡単になった。
使える球種はpdfにて公開。1-v-2.pdfをダウンロード
「レフレックス＋再生」式 単球ラジオ です。 球はひとつなのでシャーシ加工は簡単です。
球部は基板利用するので、超簡単。
YouTube: 8月23日の6GH8ラジオ ： レフレックス＋再生 2012年製作
ブーン音してこないのが真空管ラジオです。
平滑回路のコールド側配線が駄目だと ガンガンとハム音が聞えますよ。「VR周りのアース配線をループにして自慢公開しているweb siteもある」 ので、注意しましょうね。
***********************************************************
Q:いつの製作ですか？
A:2012年4月の
レフレックスに、正帰還を掛けてみました。(レフレックス +再生)。 往時の記事。
樹脂パネル図のダウンロード ： radio_panel.pdfをダウンロード
部品表のダウンロード ：parts_list.xlsをダウンロード
内部写真： シールド線は不要 （配線距離が短いので不要)
Q: 供給電圧は？
A:球によって低電圧がベターな球があります。 6EH8,6GX7,6GJ7 は130V～150V
6AW8,6GH8,6U8 は180V～210V.
Q: 音声出力は何mWですか？
A: 球によってμモーが違います。感度と音声増幅具合が異なります。概ね6倍は違うので低いμモーだと小さい音量です。大きいμモー例えば6AW8（5極部 9500μモー)ですと200mW。 それより大きい6HF8 (5極部 12500μモー) は 超強力に受信できそうです。 6AW8で音が小さいようであれば6HF8にチェンジしてみてください。 6AB8はモーが小さくて鳴らない可能性があるので試していません。
YouTube: Single tube radio : reflex . 6AW8. :RK-183
YouTube: single tube radio :reflex and genny using 6U8. RK-189
