NE5532にブートストラップを掛ける回路公開。NE5532の2パラレルアンプの周波数特性を診た。RK-314

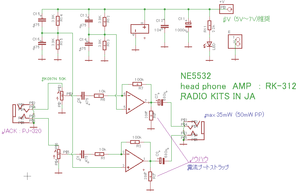

NE5532にブートストラップを掛けた シングル回路はrk-312
バイポーラ op amp でスピーカーを鳴らす「ブートストラップ」をいれてある。33kから39kがベスト
YouTube: NE5532 single amp for speakers : 50mW output
****************************************
受けのCが475(4.7uF)なので60Hzあたりで2dBほど下がる。
上は130kHZあたりまでフラット。 出力は6Ｖ時に80mW max。C容量では226も流通してはいるが、475で充分だろう。
ヘッドホンアンプic 出力は 10mWから35mW。
ヘッドホンに10mWも入れると鼓膜損傷する。救急車の世話になるね。
メーカーはそこまで考えてアンプ出力を決めている。
この基板は RK-314.
シングルICは RK-312.
YouTube: LM358 op amp's sounds. supply 6V . without buffer transistor
