CLASS Bのアンプ。

山水電気の田中氏が1981年に公開したSEPP 論文からの引用。

この話の続です。

CLASS Bの動作説明。　push と　pullがある。

************************************************************

ここから

無帰還純A級オールディスクリート　の闇について

1, 山水の田中氏がCLASS Bの動作論文公開した回路を、A級と　呼んでいる勢力がある

2：上のCLASS Bに多数部品(current dumper)　と呼ばれた回路を吊るしただけ。

3：非等負荷差動回路に加えて、R17、Ｒ20では　電圧はイコールにならず、あとあと面倒だと思う。

この多数部品を吊るしたCLASS Bは、下図のように直結帰還型アンプ。　

帰還量は、

「470 vs 330k」　と　「R11, R18,R19」の2ラインで決まる。しかし信号到着時間差が10ナノ秒？？程度生じてしまう。　それをどうするか？　は　FA機械設計屋のオイラには無理。

周波数特性はC5の値にかなり左右される。

つまり学習していない人物が、偽りを語っている状態。　だから自称「無帰還　A級」です。

勉強していないことを自慢してどうしたいのでしょうか？

本当の無帰還アンプはメーカーからでている。　それはここ。

****************************************

高fT/高速SWトランジスタが開発された80年代以降、 小信号時A級大信号時B級の可変バイアスコントロール が可能になり熱排出と能率問題の改革につながった。

商売のためにはイメージUPが必要なので「リニアA」、「ノンスイッチング」、 「A+級（Class A+）」、 「Class AA」、「New Class A」 「ピュアA級」、「ノンスイッチングA級」、 「New Super Optical Class A」、 「HCA」、「Dual Amp Class A」、 「ピュアA」、「スーパーA」、「クォーターA」等の名称で　「B級アンプをA級と混同するように仕向けた」。

「プリント基板でつくるスピーカーの鳴る真空管ラジオシリーズ」。レフレックスラジオに再生を掛けて感度UP。　回路はここ。

まずは復習。1年以上昔の製作例。

YouTube: single tube radio :reflex and genny using 6KE8. :RK-194

今日は第11弾を基板化した。今までは複合管単球だった。今回はシャープカットで二球使ってみた。

もともとは2011年10月の記事。これです。

製作ポイントは「出力トランスが20k:8」。ここに公開済み

①ラジオ少年のoutトランス(10KΩ)だと
ゲインのピーク(+20db)が42Khz周辺にあって、
600Hz付近ですとゲインはゼロでした。
(超音波増幅器になってました）

②東栄さんの12KΩトランスですと、ピークは22Khz周辺で
やはり400hz付近でゼロゲインです。
（まだ超音波増幅器です)

③ラジオ少年の20KΩトランスですと
2.2Khz周辺がゲインピークで＋8dbでした。（バルボル読み)
（可聴アンプとして動作してます)

④、「①」の状態で　内部抵抗の小さい
6AU6や6AR5に変えても　ピーク周波数は変わらず
そのまま超音波領域にありましたので、
「周波数特性はOUTトランスにとても依存する」
ことが判りました。

10k:8だと蝙蝠が好む周波数で出力が増える。　ヒトむけなので「20k:8」を推奨。

6ew6 + 6ew6で鳴らしている。　増幅度が超大きいのでガツンと発振しまいがちになるので合わせはソロソロと行う。

YouTube: twin 6EW6 radio :diy 2024/april/13

カソード抵抗は初段220オームにしてみたが　470オーム或いは820オームがいいようにも思う。

この中華トランスがベスト

通算540作目。　RK-283

回路図、部品表、パネル図

RK283.pdfをダウンロード

YouTube: Lafayette Explor-Air Mark V Receiver

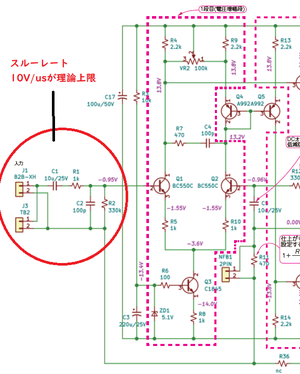

スルーレートの上限は　このcrできまる。

***************************************

＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

ZEPエンジニアリング社。

マルツのサイトで、無帰還、、、、と紹介してあった。ここ。

定本記載NFB回路（昭和47年には、CLASS Bと紹介されている）をわざわざ「終段に無帰還A級」と公言している闇について確認してみた。

この手の回路、無信号時でも精密級テスターで測ると0.00Vには為らないのを経験してきたが、これは0.00Ｖつまり　0.004Vよりゼロボルトに近いらしい。スンゴイ。

差動部も等負荷でないので、Q1,Q2に流れる電流は違うはずだが、ちょっと不思議ぽい。

「CLASS Bとラジオ技術定本で紹介されているpush pull回路」を、　class Aと云える間抜け具合もすごい。（マルツさんよ、　こんな間抜けを支援して大丈夫ですか？）

seppで無帰還ってのは コールド側からの信号が回って簡単に成立しないので、眉唾？？？と思って古書で確認した。

昭和47年（1972年）刊行。

上記のように回路説明が1972年に存在する。

RNFと表現されている。直結にするか　C経由なのかの違いではある。　CLASS Bと紹介されている。

勉強レスの状態で、誤ったことを世間に広めるのは公序良俗に反する。

、、とラジオ技術全集　木塚茂著の「トランジスタアンプの設計・製作　172ページ」でしめすように、NFB抵抗が配置されている。　赤線で囲った。

以上

****************************

追記

昭和38年(1963年）でも公開されている直結差動形増幅器。

入力端でない側は　帰還信号を受けるのがデフォルト。　上図のように等負荷にして対電流がイコールになるように考えてある。

この等負荷回路では　TR1,TR2はhfeを揃える（TR5の影響で厳密には電流値は異なる)。TR3,TR4は電流イコールにならないので　それなりのhfeで使う。　　
