VFAー01 カスコードブートストラップ ？？？？
技術的な定義の矛盾を整理し、電子工作ファンや消費者が誤った認識で商品を選ばないための注意喚起を目的としています」
カスケードブートストラップの回路をあげておく。
非線形デバイスを上手にリニア動作させるのは、「すべての特性が同一である」が必要充分条件。
************************************************************************
fetのカスコード接続としてこれが古典の系列だ。2013年。
この回路は、ノンリニア動作なことが特徴だ。 SWITCH用回路で有名。もちろん変調用のデバイス。
1964年の特許。Bootstrapped cascode differential amplifier。 audio diy系が好きそうな回路だ。
どこかの基板屋回路はリニア動作を2重、3重に否定しておる。
アンプの分野にしては、FM変調を積極的に取り入れておる。ＦＭ変調具合は日本製歪計では計測できないのね。FM変調かかってるから「音の高いとこは伸びがあるように錯覚する人間」がでてくるね。 真空管のA級動作音聴いてごらんよ、音が熱いし伸びがあるよ。
Ｑ50,Q51の動作点をふらふらさせるメリットは 何だろう。ジッター用途しかおもいつかないよ
音楽を正確に増幅しなければならないオーディオ機器 とは、対極にある回路。
浮遊バイアスと呼ぶべきだろ。 ここも電流フラフラするように回路をおこしてあり、 アンプの直線性を全く補償できない。
上記ジッター回路のアシストをしておる。
非線形のイフェクター回路であるが、部品多数なので工夫したほうがいいと思う。
2段差動回路になってないが、2段差動回路と宣伝してた。つまり「 自称 2段差動回路 」
VFA-01の「ハッタリ」と「真実」の対比表
| 設計箇所 | 公式のハッタリ（主張） | 回路図が示す真実（現実） | 技術的破綻の結果 |
|---|---|---|---|
| 初段バイアス | ほぼセオリー通り、基本に徹した設計。 |
Q51、Q50のバイアス電流がQ3との綱引きになり、差動入力の安定性を補償できない。 |
電流が完全に干上がった飢餓状態で動作。 |
| カスコード段 | 高性能なカスコードブートストラップ。 | Q4ベースがC50で足元の変動に直結して引っ張られる。 | 動作点が固定されずフラフラ泳ぐ「浮遊バイアス」。 |
| 2段目回路 | 差動2段回路構成により高PSRR、高CMRR。 | Q6のベースを固定し、信号をドブに捨てた疑似シングル。 | 左右が完全に非対称。歪みやノイズの相殺機能が完全消滅。偶数次歪発生回路に進化している。 |
| アンプの直線性 | 低ノイズ、低歪、高精度なリニア増幅。 | 音楽信号の強弱で高域位相がリアルタイムに回るFM変調器。 | アンプの直線性を全く補償できないエフェクター化。 |
| 出力の音質 | 超低音域まで完全にフラットなDCアンプ。 | 動作点がCLASS B以下に暴落。微小な子音成分が完全に消失。 | エンベロープ成分だけは確実に伝達できる。 |
| DC安定度 | 電流バランスが崩れず、DC安定度抜群。 | 熱暴走のデス・ループを抱え、電流が全く安定しない。 | 帳尻合わせにVR2(50kΩ)という巨体ボリュームが必須。 |

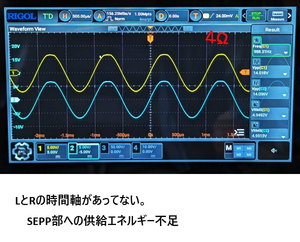

200KCから300KCでの高域発振しておるようで波形収束がおかしい。波形読めないのかな？？
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
電離層を使う無線分野では、電離層反射時に相が回って音として復調できない見本になるね。
リニアアンプで1Wでるアンプは、CLASS AB回路にして CLASS A領域でつかう（軽く使う）のが、音美しい。 RK-142は CLASS AB回路で CLASS A動作させてある。
