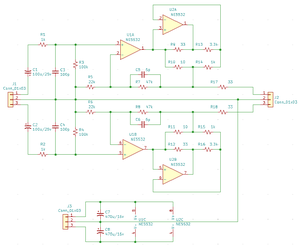

後段OP AMPの入力Ｚの差が 7000倍近いので、OP AMPは死にそうな動作になるのね。禁断のclass AA
電子回路の特性上、オペアンプの2つの入力ピン（＋と－）のインピーダンスは、可能な限り均等に揃えるのが鉄則です。この回路で起きる致命的な影響は以下の点です。
1.後段入口で巨大な「DCオフセット（直流のズレ）」が発生する
：NE5532のようなバイポーラ（トランジスタ）入力のオペアンプは、信号を処理するために、2つの入力ピン（＋と－）から常に一定の直流電流（入力バイアス電流：Ib）を内部へ吸い込んでいます。
- NE5532の吸い込み量：通常 200nA 最悪で1000nA
2. オームの法則で「電圧の差」に化ける

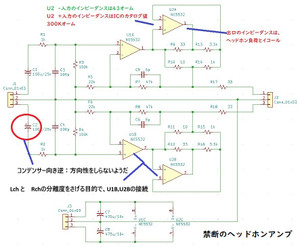

－入力（2番ピン）側：200nA X 43オーム ＝0.0086mV
＋入力（3番ピン）側：200nA X300Kオーム =60mV
本来、「オペアンプの理想は反転入力電位 と非反転入力電位 が同じ電圧」であることです。しかし、このインピーダンスの不平衡のせいで、アンプの入り口で offset電位 60mVが生成されます。
offsetに五月蝿い人間なら、わかるよね。
