差動駆動アンプにおける動作考察。 IRE1931定義で差動入力回路系アンプはCLASS Bなのね。
差動入力回路は入力信号が0.3周期で切れると出力信号も切れる。アイドル電流はシーソーなので途切れることがままある。
後段にSEPPが接続されてる場合、差動回路から流下するバイアス電流がちいさくてCUT OFFになることが多い。

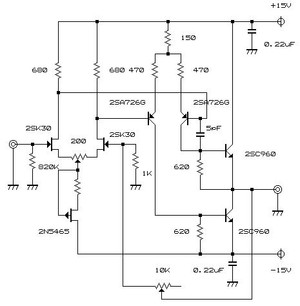

ゆえにIRE定義では CLASS ABにもなれない。そういう「CLASS B あるいはCLASS Cタイプの 差動入力回路利用アンプ例」を下側に公開しておく。
差動駆動アンプにおける動作クラスの決定要因
| 動作クラス | 電流が流れる期間 | 回路内で起きている現象（理由） | 音響・波形の特徴 |
|---|---|---|---|
| CLASS B （B級） | 0.5周期 （正確に180度） |
|
|
| CLASS C （C級） | 0.3周期など （180度未満） |
|
|
打ち込み系では音を断するのが多い。
💡 全体を貫く物理的背景（フライホイール効果）
初段の定電流源と入力アース（820kΩ）の働きにより、回路全体が「弾み車（フライホイール）」のように連動します。片側がONになった瞬間、もう片側を能動的かつ急峻に引きずり下ろします。そのため、波形がダラダラと重ならず、上記のような明確なB級・C級の不連続な動きへと収束します。
これが差動駆動型のメリット。
入力レンジの狭さ（理論値66dB、現実には50dB程度）も功を奏して後段CUT OFFする。

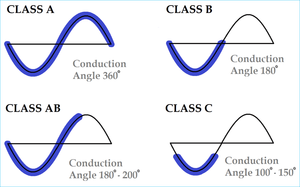

下図のようにcut offするのは class b ,class c
*****************************************
差動回路でのメリットは audio分野では おそらく無いわ。
変調回路（乗算）として無敵の回路ではある。
