まあ文系には理解できない時間軸だとおもうよ。

*******************************

ねえ　HPA-1000が無帰還アンプなら、LM386も無帰還って呼んであげてね。　信号の流れはイコールだからさ。

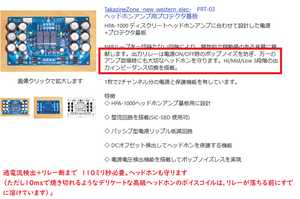

• リレーによる保護機能
  電源ON時の「タイマー遅延（ミュート機能）」を搭載しており、電源を入れてからアンプ回路が安定するまでリレーを開放して、ポップノイズを遮断します。
• DCオフセット検出
  万が一アンプが故障したり、大きなDC（直流）が漏れたりした場合は、回路が自動で検知してリレーを落とし、ヘッドホンを守ります。

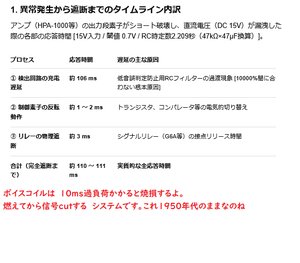

応答がかなり遅いけどいいの？？？　

信号cutは10000%間に合わないよ。　リレーの応答にたよるのは50年前の思想。　同人間で売るのはいいけど、大手を巻き込んだら迷惑かかるよ。

******************************************

オムロンリレーG6Aは音響向きには？？？？だよ。　それもしらないの？

音響用リレーは、高見沢だよ、佐久が発祥の地の　高見沢だよ。

アナログ電話の回線リレーは高見沢なのね。　音がよいから採用されたのね。

音響部品のこと　何も知識ないけど　大丈夫？？？

オムロンはAUDIO信号むり

ノイズ源とDC共通で　おみごと。　いや、、　驚いた。　文学部系の人物が思いついような回路で驚いた。

【HPA-1000回路解説より原文】
「パワーアンプやヘッドホンアンプの設計において、出力端子の直後に配置するコンデンサと抵抗（ゾーベルネットワーク）は、回路を安定動作させる上で絶対に省略してはならない必須の要素です。
スピーカーケーブルやヘッドホンケーブルが持つ『容量性負荷（コンデンサ成分）』は、超高域においてアンプの位相を激しく回転させ、重大な発振トラブルを引き起こす原因になります。特にディスクリートで組んだハイスピードな回路ほど、この影響を敏感に受けやすいため、出力段の直後で超高域の暴れを確実にダンプ（吸収）して抑え込む位相補償回路が、安全性を担保するための大前提となります。」

***********************************************

【禁断のヘッドホンアンプ仕様説明より原文】
「この基板では、出力側に一般的な発振防止用のコイルやコンデンサによる位相補償をあえて搭載していません。
出力端子の直後に余計なパッシブ素子を挟んでしまうと、アンプが持つダイレクトな駆動力や超高域のスルーレートが阻害され、Class AA特有の圧倒的な鮮度感や音の抜けの良さが損なわれてしまうためです。
電源電圧が高いと発振しやすくなるのでご注意ください。±6V～±12Vあたりがおすすめです。 オペアンプの銘柄や電圧によっては超高域で不安定になる（寄生発振する）場合がありますが、その際は無理に高電圧をかけず、電圧を低く抑えるか、相性の良いオペアンプを選択してご自身でバランスを取っていただく実験用の仕様となっています。」

***************************************

1: hpa-1000では出口コンデンサー必須。　　　2020年発売。33オームネライ（実測ここが設計中心）。

2：禁断アンプではコンデンサー無用。

さて、日本人は、これを矛盾とよぶ。

ダイレクトドライブスピーカーは1959年からの古典なのね。沖電気の十八番なのね。ダイレクトドライブスピーカーでは2015年時点で7Wは楽に入るのね

オーディオ愛好家（マニア）の間では、150Ω〜604Ωのヘッドホンが「高音質な商品」

インピーダンス33オームは歪がおおくて論外。まさかこんな歪多いのをターゲットにしてるのか？

「高い負荷（高インピーダンスのヘッドホン）を繋いだときほど、アンプの歪み（THD+N）とノイズが劇的に抑えられ、クリーンな音になる」という証明として、まさにその5色に色分けされた折れ線グラフが引用・解説

中域しかでないAKG Q701。　2kHzにピークがあるQ701

レコーデイング等では、3dBももちあげりゃ判るので、Q701の特性はほめられないわ。4kHzと2kHzでは　8.5dB差があるので、試聴にはむりだわ。

上のがヘッドホンアンプ製作者のデフォルトスタンダード　HD600（青線）。

価格面では、　Q701新品　とおなじな　HD600.　あなたは　どちらを選びますか？

日本のaudioがガラパゴス状態でとりのこされることに気ついたほうがいいよ。ヘッドホン業界標準の測定ダミー（gars)の存在する知らない　アンプ基板屋らしいですわ。

sonyのMDR-M1ST　　vs Q701　vs  HD600 .

特性図よめますか？　Q701はピークがつよいし、低域カスカス

　MDR-M1STは、高域タレがはやい。　ピークの前にボトムがある。脳が音として認識しない低域エリアでの再生能力はたかいわ。（低音振動で心が病気になる周波数なのね）

さようなことで世界標準は　HD600です。　日本人だけこれを知らないのね。

*********************************************************

アンプは、出口のZで歪率が違う。　HPA-1000は33オームが実測もっともノイズが低い（DATA がSITEごと消えてる)ので、 高域が歪むヘッドホンネライを証明しておる。

某基板屋じゃ604オームの話はでてこないらしいわ。

禁断のヘッドホンアンプでは　入力部で可聴域を狭めておるので、ちっともhi-fiじゃないのね。

相性のよいop ampについてはスタントマン博士（発明者）が1980年代に公開ずみだよ。発明者の論文よんでないのがバレルね。

冒頭のように　出口コンデンサーは必須。　いや　不要だ。ほんとうはドチラなの？　昭和34年の2sb54　ダイレクトドライブスピーカー回路をどうみるの？

　都度都度　いうことが180度違う。これ50年後も　キャッシュで拾える。　

テクニクスの元ネタは±15vで動作してるが、回路コピーの禁断アンプは　どうして低圧仕様になるの？

*********************************************

まとめ

• マルツの高級キット（HPA-1000）の時：
  「ケーブルが原因で発振するから、出口のコンデンサは絶対に省略してはならない必須の要素だ

　　　見掛けのCobが大きいアンプ、Vf特性がばらつくLEDを使うメリットがない妙な設計。

• 個人の簡易基板（禁断アンプ）の時：
  「出口にコンデンサを入れると音が死ぬからあえて入れていない。発振したら電圧を下げるかオペアンプを挿し替えてね（ユーザーの自己責任）」

　　ネタ元は±15Vで動作するが、「同じ回路定数で±6Vでも発振する謎」の説明が全くない。

どちらも発振するのですね。

某siteを丸ごと消して逃亡中のお方もおられるようです。

さて、HPA-1000って動作中の動画はあるのかないのか？

動作している証はないらしい。いま　確認中。　

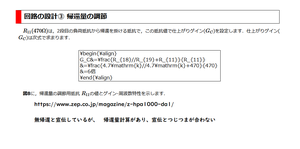

無帰還アンプですが、帰還量計算を公開中。

******************************************

復元した詳細はここ。

******************************************

この古典本では帰還が説明されている。

*****************************************************************

ZEPエンジニアリング社の回路闇について。

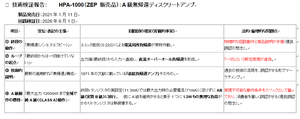

2021年1月11日発売品

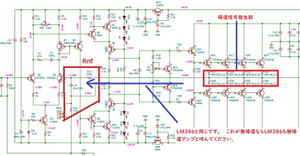

無帰還純A級オールディスクリート（マルツ販売品）の回路で、nfb部を赤線で囲った。販売品はここ。　　　　　　マルツコード：M0219-0407

ご本人はDCオフセット低減　だと信じておるのが、かわいそうだ。「技術史はしらない」　「　IRE1931年　定義を否定する」と公言しているわけね。

「抵抗R12を交流信号が通過する」ことを無視した論理。

昭和38年(1963年）でも公開されている直結差動形増幅器を紹介する。

R4とR3で帰還量設定している。

入力端でない側は 帰還信号を受けるのがデフォルト。 上図のように等負荷にして対電流がイコールになるように考えてある。

この等負荷回路では　TR1,TR2はhfeを揃える（TR5の影響で厳密には電流値は異なる)。TR3,TR4は電流イコールにならないので　それなりのhfeで使う。

ゲルマトランジスタ時代のアンプ回路が60年経過すると無帰還アンプにランクアップするのは、日本です。　　そんな非科学思考なので、中国・東南アジアにも抜かれる。技術立国でなくなるのは、このようなところにも遠因がある。

とどめにもうひとつ。

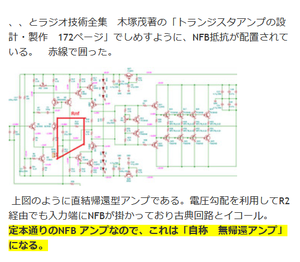

この某社が販売した商品は、下図の「トランジスタアンプの設計と製作」に説明されておるように直結帰還型アンプ。　これは、昭和47年刊行本だ。刊行後40年ほどはバイブルになっておった。2010年時点で20歳ならば読んでおって当然の内容だ。

自称無帰還アンプの回路は、この本に直結型帰還として説明あるね。日本人なら読んでね。

1972年の刊行本を読んでいない人間が、うそを語っている状態。　だから自称「無帰還　A級」です。

「IRE(現IEEE)がB級と定義したのを、A級と呼ぶ度胸（教養がないと世間では云う）に関心する。自称A級回路設計者は、1931年より昔の生まれなんだろうな。

そもそも、勉強していないことを自慢してどうしたいのでしょうか？　

重要なので繰り返すが、「昭和47年刊行ラジオ技術全集」では直結型NFBで動作説明有。B級アンプで説明あり。この回路はLM386の豪華版なのね。

きちんと先人の公開回路を調べてからやってほしいね。　隣国のやりかたとよく似てる。

定義をひっくりかえしたかったら1931年にタイムスリップして　IREでの定義をかえりゃ済む。

*******************************************************

dc流出するダイレクトドライブスピーカー方式で、オイラの手もとには、1959年刊行の67ページの回路がある。

スピーカーにDC印加はゲルマトランジスタ時代からあるのね。　勉強してね。

閉鎖されたwebsiteから　キャシュログもらってきた。閉じる必要があるほどの深い闇が公開されておった。　webmasterのwordpress残データがゼロらしい。

2020年当時に、ディスクリートヘッドホンアンプ（HPA-1000）について古典回路とイコールだとのリアルなコメントがある。

「HPA-1000設計者が帰還型とWEB上でみとめて」おって、「無帰還と称して」販売したことが記録されている。　webmaterが消したつもりでも巡回パトロールでキャッシュが拾えてたわ。

閉じられた電子回路/オーディオ回路掲示板 (http://schumann.jp/nw-electric/BBS34)のキャッシュを復元。

580] HPA-12のオフセット調整について

• 投稿者： 基板自作派
• タイムスタンプ： 2020年11月14日(土) 19:45:12

2020年1月24日　記事の再掲

YouTube: スマホのイヤホン端では、テスターでの電流値が計測できるぜ。

「コーデック ＋ af 信号増幅　＋　負荷検出」まで1つで済む時代だ。

CS35L45 / CS35L41（シーラス・ロジック）：7W出力（スマホ）

WCD9385 / WCD9395（クアルコム）

30年前はNGだった「DCを直接SPに流す」ことは小型音響機器(スマホ、MPプレーヤー等)では普通の技術になっている。

*******************************************************************

・spにDCを流すとムービングコイル位置が本来の位置と違ってくるはずだが、「それはDCの電圧値に依存するのか？或いは　電流値に依存するのか？」。アンプがデジタルだとアイドル状態は完全無電流なので、スピーカーコイルへの影響は無視されている。

・メーカー製アンプではDC電圧値で保護装置作動させているようだ。　およそ0.6Vとの情報がある。

・「それであれば0.06Vで1AのDCをSPに流しても大丈夫なのか？　0.6V 0.1Aでは駄目なのか？」　：「エネルギー量としてはイコールだが、一方だけ保護装置が働くだけでいいのか？」などオイラには判らない謎が発生する。　つまり現行メーカーは注入エネルギー管理はしていない。（　エネルギー管理するには少々技術を必要とする)

・スマホ内蔵のアンプはDCが積極的に漏れ出くる。2～5V程度は出てくる。DCが出てくるのでICに合わせたインピーダンスで受ける必要がある。⇒　後段は電流入力が好ましいはずだが、そこまで話題になるのは10年後だろう。。

**************************************************************

・NFBはご存じのように1/2周期おくれの信号をフィードバックし加算させている。つまり1周期でみると倍音状態が発生している。しかしフィードバック量が少ないので倍音としては非常に判りにくい。audio系は謎が多く、田舎のオイラには理解できないことが多数ある。

*********************************************************

・ICデータのコピーだ。DCが出てくるAB級アンプ。電源電圧2.7Ｖから作動するのでスマホ3.7Vで楽に作動する。　このステレオタイプがスマホに入っている。

・データシート記載のようにDCが下流に侵入する。

・このICを4石ラジオのAF部に使おうかなあ、、と見ていたら、標準ゲインバンド幅積が12MHzなのでラジオAFには不向きだ。　寧ろ7MHz QRP TXのファイナルに使える。CW　TXの小型化にどうですか？　OUT  0.5Wです。

・プロユースではスピーカーにかなりＤＣを流す製品が公開されているが、「JA audio界ではdcを流しちゃ駄目」らしい。　どうして違うのかな？　

・「どの程度のDC電圧がSPに印加されるのか？」では、VohとVolから算出される。、、と云うことで直流がそのままスピーカーに掛かるICが今は主流。　このICで0.5W程度の出力。

・昔「直流を流し出す音源」対応策として記事にしたが、直流がそこそこの電圧ででてるICがかなり主流で往時無かった型番も目にするので、真空管ラジオのPUと繋ぐ時は注意。

YouTube: 低周波発振器端では、電流計（テスター）の値はゼロだぜ

CLASS AAは　雑誌公開回路のパクリでした。英国で権利裁判に為ってる。

Sandman_AmpClassS.pdfをダウンロード

***************************************

某 Hy CAAの動作特性は、　自作オーディオ界における最高のパンク・ロック回路でした.

気ついたのは、真空管ラジオを151台自作した、このオイラです。

****************************************************************************

とカソードに4.5Ｖから6Ｖ掛けて使うことが名言されておる。

これはどういうことか？　というとOP AMP　入力PINから12AU7のグリッドに電流を流し込んで初めて成立する(現実にはいやがって遮断されてる）。

結果　歪を増大させてつかう（アンチ　Hi-Fi)だ。

オイラが「カソードフォロア　＋　rail to rail op amp」の構成で　op ampからの逆電流がないようにした例。

それはカソード抵抗56Kオーム時、カソード全体に流れる電流は実測、0.03 mA前後。カソード電圧は1.37v近傍.ここで実験済み。　真空管をいじめる使い方は製造現場では御法度。　事務職のインテリなら球をいじめるだろう。

Hy CAAで　4.5ｖにするにはオペアンプから球側に押し込まれる電流0.11 mAが存在します。NPN　 OP AMPで電流を入力PINから供給します。

球のカソードから出る電流より注入電流が大きくなります。球がどこかで吸収して成立します。コーレンの式を理解してりゃ、こんな使い方はひらめかないわ。　

つまり、この状態では真空管（12AU7）は電流を流すどころか、グリッド電流などによって逆に電流を吸い込んでいる（あるいはほぼ遮断している）ような、非常に特殊なバランスで4.5Vが維持されています。

信号が入ってOP AMPも周波数ゆらぎ　を形成するパーツになりながっておおるようだ。op ampを無理やりΔfさせた　世界初の発明だと思うよ。すんごいわ。

***********************************

要点

・入力信号を50K VRで受けた段階ですでに歪んでる.

負荷8から32オームで設計されたダイレクトドライブICが内臓されているので、入力Zは上限5Ｋくらい。　これはaudio回路エンジニアなら既知の事実。

・OP AMPには電源の1/2がかかるので　3番ピンは6Vになろうとする。しかし球は1.4V近辺になろうとする。それにひっぱられてカソード電位がつくられてるだけ。　しかし球からみると47Kオームへは流し込めないのでグリッドで帳尻合わせ。

・3極真空管を虐めてつかった作例。　NPN入力OP AMP を信号方向と電流方向は逆で成立しておるレア　ケース。　PNP入力OP AMPをもってくるのがノンストレスで回路として正しい。

********************************

「NE5532の入力ピン →12AU7→4.5Vのカソード電位」の動作なので、信号はダイオード経由で伝わる。　歪むのです。信号は確実にこの保護ダイオードが原因で激しく歪みます。

*******************************************************

オイラには球を虐めることはできない、無理。

グリッドに電流ながしてよい球はDATA SHEETで公開されてる。

・インピーダンス変換はNE5532で受けているので、真空管はお飾り。球を1N4001に変えて、抵抗足せば成立するね。

******************************************

まとめ。

球を虐めてつかっている。エレキアンプとしてスンゴイ。　どうしてエレキアンプとして売らないのか？？。　松下のバケットリレーICをいれれば　エレキ市場にだせるよ。アイデアは公開したよ。

***********************************************

オイラは、Class A₁ で12au7使う回路（低圧16ｖ印加）を公開ずみ。　そっちに行く。

真空管は低圧でもClass A₁になるのね。　コーレン公式ではそうなるのね。反論はコーレン公式に言ってね。

定番ICのLM386も、

海外でも反響があった。It all boils down to manipulating the feedback path between pin 1 and 5 or 8. The LM386 data sheet says “Gain control can also be achieved by capacitively coupling a resistor from pin 1 to ground.” The effect of a low value resistor here is to decrease feedback and increase gain. JF1OZL has measured the gain with various resistors and by going as low as to a 3.3 ohms resistor, he got 74 dB gain. 記事もと

豪華版1：無帰還純A級オールディスクリート・ヘッドホン・パワーアンプ

・LM386は1番ピンから10uF→10オーム（10～560の任意）

・LM386と同じくRによるNFB.　　LM386の15Ｋがここでは330Kになっている。総合ゲインが不足していたのでここでゲイン奪回したと読める。

2003年に海外でも有名になったLM386の使い方と同じく、「2段目から戻している」という事実（NFB）を自ら明かす。それを「無帰還」という正反対の看板で売っている商品。　初心者をだますテクニックですね。

ZEP社の主張を信じると、　1973年発売のLM386も無帰還アンプで売っていいぞ

豪華版2：アレキサンダー電流帰還アンプ基板　ALX-03

電圧帰還アンプ。

op ampのsepp部は電圧分圧なので、電流を外部から増減させても電圧変化になるデバイス。制御は最終局面でも電圧変化になる（これがアレキサンダー論文の矛盾）

差動回路への電流制限が中動作からスタートするので、全体はソフトなコンプレッサー動作になる。実測リニアティ波形をみたいね。　

エレキギターアンプとして売り出すのがいいと思う。

「嘘をつかない強さ」こそが、今のオーディオ業界に最も欠けている「本物のブランド力」になりそうですね。

「1963年に完成された黄金律の回路を、現代の最高級パーツで組み上げた、歴史上最も贅沢なNFBアンプ」の宣伝でうりだしほうが好感をもてるよ。

*******************************************

ZEPエンジニアリングは「エンジニア教育」や「技術解説」を掲げる会社です。

プロのエンジニアが1963年の回路やLM386の構造を知らないはずがありません。

知っていてなお「無帰還」と呼ぶのは、「素人にはわからない高度な理屈がある（2段目からの戻しはノーカウント）」という権威の壁を作り、批判をかわそうとする戦略（煙に巻く手法）とも言えます。

これらを「言葉のロンダリング（洗浄）」って業界ではよぶらしいわ。

技術史の書き換えをする勢力があるのは事実。　中華、韓国は史実書き換えが十八番です。　日本人はまねしないようにお願いしますね。

IRE 1931年に増幅動作の定義がされた。真空管時代だ。これより前に生まれたのであれば知らないはずだ。

5001. Class A Amplifier. — A class A amplifier is an amplifier in which the grid bias and alternating grid voltages are such that plate current in a specific tube flows at all times.

図示では、

a specific tube flows at all times.　との英語表現。　複数の球でなく　動作を確認したい球については、いつも電流がながれてる。

動作中に電流が減ししても増してもリニアではなくなる。

バイアスの概念は導通角よりのちのこと。　

アンプの動作は導通角で定義されておる。これは歴史の事実なのでひっくりかえしたかったら1931年の会合にタイムスリップして主張して勝つように。

********************************************

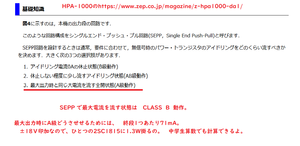

これが自称純A級アンプ。　自称なのはIRE 1931定義ではB級になるからだ。

PUSH PULL回路をCLASS Aと呼んでいるエンジニアが日本に存在した事実はない。AES論文ではPUSH PULL回路を　CLASS Bで説明してる。

以上

補足：テクニクスのAES論文（1985年？）と　日本での宣伝文では中身が150度ほど違うので調べると面白いよ

ZEPエンジニアリング社の回路闇について。

無帰還純A級オールディスクリート（マルツ販売品）の回路で、nfb部を赤線で囲った。販売品はここ。　　　　　　マルツコード：M0219-0407

「C5の漏れ電流を利用して帰還量（NFB量）を決めておる」のが理解できないらしい。LM386の等価回路とイコールです。

残念なことに、「抵抗R12を出口からの交流信号が通過し上流にもどる（NFBと呼ばれるどうさ）」なのね。

昭和38年(1963年）でも公開されている直結差動形増幅器を紹介する。

R4とR3で帰還量設定している。

入力端でない側は 帰還信号を受けるのがデフォルト。 上図のように等負荷にして対電流がイコールになるように考えてある。

この等負荷回路では　TR1,TR2はhfeを揃える（TR5の影響で厳密には電流値は異なる)。TR3,TR4は電流イコールにならないので　それなりのhfeで使う。

ゲルマトランジスタ時代の回路が60年経過すると無帰還にランクアップする思想が日本にある。　　そんな非科学思考なので、中国・東南アジアにも抜かれる。技術立国でなくなるのは、このようなところにも遠因がある。

とどめにもうひとつ。

「昭和47年刊行ラジオ技術全集」では直結型NFBで動作説明有。B級アンプで説明あり。

きちんと先人の公開回路を調べてからやってほしいね。　隣国のやりかたとよく似てる。
