ちょっと実験したよ

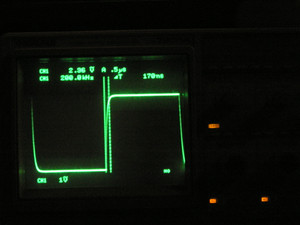

某基板屋が妙に特性よい画像をあげておったので、オイラも撮像してみた。

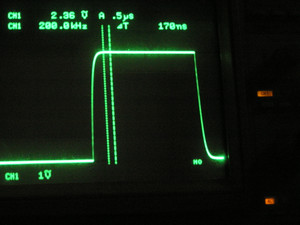

上下振幅が5V .時間は170ナノ秒。
1us（マイクロ秒）あたりの振幅（電圧の変化率＝スルーレート）は、約29.4V/usになるらしいわ。
実験してわかったがアンプ特性が元信号の最低でも2倍の周波数までフラットでないと相が回って頭が丸くなるのね。位相補正つかうと頭まるくなるわ。
入力信号が200KCなら 400KCまで平坦なアンプでないと、基板屋の画像にはならんわ。これは実験しないと判らんわ。
だから「AI君が あの数字が真実なら2MHzのRFアンプだ」と教えてくれた意味がわかったわ。
