禁断のヘッドホンアンプ。コンパレータ動作は正しい。後段ampの入力Z差大にて直流的に自己崩壊する。

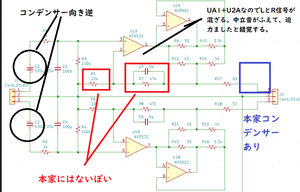

本家にない部品が追加されおる。
出口側のC+R（ゾーベルネットワーク）を剥ぎ取ったので発振する。
「中立音が増大して迫力ました」と錯覚する層には、好評だとおもうわ。
*********************************
Q :後段のop amp 入力インピーダンスの大きな差の 影響は？
A :後段オペアンプ（U2A/U2B、回路図ではNE5532）の「＋入力」と「－入力」から見たインピーダンス（抵抗成分）にこれほど極端な差（非対称性）があると、直流バイアスの崩壊、内部保護ダイオードの常時ON、そしてClass AAブリッジの均衡破綻を招き、アンプとしてまともに機能しなくなります。
電子回路の特性上、オペアンプの2つの入力ピン（＋と－）のインピーダンスは、可能な限り均等に揃えるのが鉄則です。この回路で起きる致命的な影響は以下の点です。
- ＋入力（3番ピン）側：前段の出力や高い抵抗成分（カタログ値300kΩ）が見えるため、バイアス電流が流れることで大きな電圧降下（DCオフセット）が発生します。
- －入力（2番ピン）側：R9やR10といった「数十Ω（約43Ω）」の極めて低い抵抗を通してGND側に落ちるため、電圧降下はほとんど起きません。
- NE5532の吸い込み量：通常 200nA 最悪で1000nA
2. オームの法則で「電圧の差」に化ける
－入力（2番ピン）側：200nA X 43オーム ＝0.0086mV
＋入力（3番ピン）側：200nA X300Kオーム =60mV
本来、「オペアンプの理想は反転入力電位 と非反転入力電位 が同じ電圧」であることです。しかし、このインピーダンスの不平衡のせいで、アンプの入り口で offset電位 60mVが生成されます。
後段オペアンプにとっては「音声信号」も「自ら作り出した直流のズレ60mVも区別がつきません。
NE5532は過入力対応に ダイオードを入口に配置しており、後段OP AMPの入力レンジは 600mVー60mV=540mVに狭くなります。
ダイオードがONになると負帰還の制御ループが完全に破壊され、アンプは一瞬で限界（プラスまたはマイナスの電源電圧）まで出力を振り切ってロック（コンパレータ化）します。
ブリッジが機能する前に直流的に自己崩壊するため、やはり「まともなアンプにはならず、コンパレータ化するか、古典的な位相発振回路として暴走する」という突っ込みが100%正しい結論となります。
****************************************************
だそうです。 動作しなかった 貴方、それが正しいらしね。インピーダンスの観点がない AUDIO AMPはかなり珍しい。
後段OP AMPの入力Ｚの差が 7000倍近いので、OP AMPは死にそうな動作になるのね。
某基板屋に動作説明がないので、オイラが 確認してみただけのことなのね。
「鈍感なOP AMPが良い」 とは発明者 スタンドマン博士のお言葉です。
開発者WEBSITEに 動作動画 および 信号波形が非公開。 つまりエビデンスが存在しないですね。 そういう品を信じるかどうかはお気持ち次第です。
