6ZDH3Aのヒーターピンは、どちらをアースすべきか？
***************************************
先達が刊行物にて技術公開されている。およそ70年前のことではあるが、知的好奇心を有するなら知っていて当然のことのひとつだ。

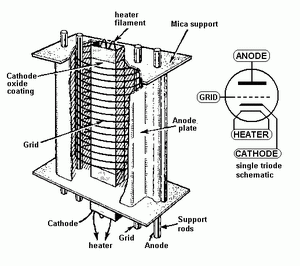

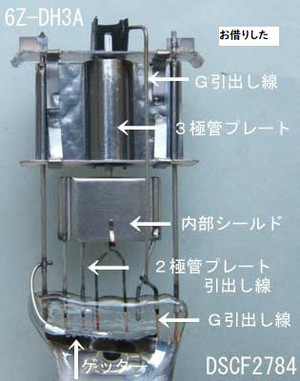

グリッドに近いヒーターピンは1番。6番は遠い。物理的理由により1番pinを接地する。
交流点火（ヒーターにAC6.3Vを流す）の場合、ヒーター線からは常に電源周波数（50/60Hz）の電磁誘導ノイズが出ています。
2番ピン（グリッド）は非常にインピーダンスが高く、微弱な信号を扱うため、隣のヒーターの動きを拾いやすい（静電結合）という弱点があります。このため、グリッドに最も近い1番ピンをアースに落とすことで、1番ピンを「シールド（盾）」のような役割にさせ、交流成分がグリッドへ飛び込むのを最小限に抑える設計になっています。
グリッドと1番ピンの容量は 0.03mmF (ピコファラッドは1960年 昭和35年に制定）。日本の技術では そんな小さい容量は計測できないので米国検査機を購入していた。 詳しくはここ。
*************************************************************
1番ピンがアースされていない。
******************************************************
1番ピンがアースされていない。
****************************************************************
往時の電線が溶け出している。 こうなると絶縁度が低くてちょっと、、。
プーリー糸も弾性が無くなっている。
***************************************************************
続いてng例。
