2025年7月25日 (金)

IRE1931年定義には「A1級」だとか「A2級」という用語はない。。

真空管アンプClass A1 Class A2

雑誌記事をみていると、「Class A1   Class A2」という言葉がでてきます。これ1938年に行われた追加定義です。

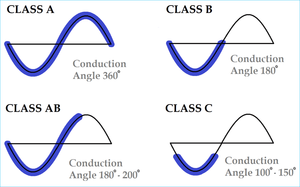

1931年定義では導通角だけ定義

Classesofpower

     オイラは1931年定義は知っていたが、 追定義されことは知らんかったわ。

サフィクスは 小文字で右下にかくルールです。したがって CLASS A1 はないが CLASS A1  はあります。

アンプは Class A1   Class A2 で表記が正しいですね。 CLASS A だけでは グリッド電流状態が不明です。

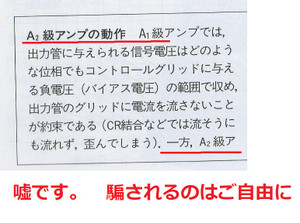

無線と雑誌記載の「グリッドに電流を流さないことがお約束である」は間違っている。

この作者は2極管から7極管の開発歴史を学んでないことが読み取れる。この水準で執筆できるのは運がよい。とういかウソを広めることに対して罪意識はないらしい。

******************************************

このアンプ本は正しく解説してある。

7093269ae0

63ab47b774

A364c52db3

********************************************************************

ラジオ技術は日本発祥ではない。

本家から学ぶように。真空管のリニア本を購入すると動作説明されているので理解が速い。

https://en.wikipedia.org/wiki/Power_amplifier_classes

push も pullもない。 CLASS_A

Electronic_amplifier_class_a








pushするTR と pullするTRが存在する。 CLASS_B.

Electronic_amplifier_pushpullsvg

*********************************

pish-pull 動作(  CLASS_B )をCLASS_Aに近づけようした回路技術は1970年と1971年に掛けてイギリス、フランスで散見される。米国はノータッチ。 勿論 動作原理説明が公開されている。

繋ぎ部分を改善する回路は current damper と呼ばれていた。 RFではダンパー抵抗を使いQ低下させるが、これは電流を触るからだろうと思う。

日本語では 無線と実験に紹介されていたかどうかは、オイラ知らず。

****************************************************************

[技術的な定義の矛盾を整理し、電子工作ファンや消費者が誤った認識で商品を選ばないための注意喚起を目的としています」

Aso_5

47becdfa56ba416a9acd876c4f2254cf Aso6_8

     提示されたグラフと赤字の指摘は、「設計者が設定した20mA(0.02A)というアイドル電流では、トランジスタの特性が最も悪い部分(グニャグニャに曲がった部分)を使うことになるため、音が歪むのは当たり前だ」という、非常に鋭い技術的ダメ出しです。
この指摘の意味を、グラフの特性に沿って分かりやすく解説します。
1. 設計者の主張「20mA(0.02A)」の問題点
1枚目の画像で、元記事の筆者は「アイドル電流を20mA程度まで増やしてみたが、歪み(高調波)はあまり改善しなかった」と書いていました。
グラフの緑色の丸(0.02A)の場所を見てください。
  • 特性が完全に「曲線」である:
    この領域では、グラフの線が右上がりにグニャッと急カーブを描いています。
  • 入力信号との相似性がない(音が歪む):
    アンプは「入力された波形をそのまま綺麗に大きくする(相似形を保つ)」のが仕事です。しかし、このカーブ(曲線部)でトランジスタを動かすと、入力電圧の変化に対して出力電流が非線形(いびつな形)に変化してしまいます。結果として、「入力信号の形が崩れてしまい、盛大な歪み(高調波)が発生する」ことになります。
2. 指摘者の主張「0.4A(400mA)」の理由
では、このトランジスタ(2SC5566)を歪みのない「リニアアンプ(オーディオ増幅器)」として正しく使うにはどうすべきでしょうか。
赤字で「リニア範囲は0.4Aより多電流範囲」と書かれています。
  • 0.4Aから上が「直線」になる:
    グラフを見ると、コレクタ電流が0.4A(400mA)を超えたあたりから、線がまっすぐ綺麗な直線(リニア)に立ち上がっています。
  • 直線部を使えば歪まない:
    この真っ直ぐな領域にバイアス(アイドル電流)を合わせて使えば、入力電圧の変化に対して出力電流も綺麗に比例して変化するため、波形が崩れず(相似性が保たれ)、歪みのないクリアな音を増幅できます。

結論
この指摘は、「このトランジスタをオーディオアンプとしてまともに動かしたいなら、アイドル電流を20mAではなく、最低でも0.4A(400mA)は流さなければならない。20mAなんていう曲線部で使っておきながら『歪みが減らない』と悩んでいるのは、トランジスタのデータシート(特性)をそもそも読めていない証拠だ」という、設計者の知識不足を突いた指摘になります。
  ちなみに、アイドル電流を0.4A(400mA)も流すと、トランジスタがもの凄く発熱するため、この小さな基板と放熱環境では到底耐えられません。
