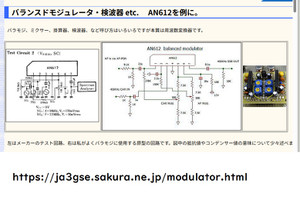

パナソニックのIC AN612のこと。
差動入力回路の定電流源（テール電流）が採用されたICです。
差動入力回路の定電流源（テール電流）は、 過渡応答において入力の急峻な変化に対して安定した動作点を維持し、スルーレート（応答速度）を決定する。トランジスタや電流ミラー回路で構成され、同相ノイズ除去比（CMRR）の向上と、定格電流を供給して安定した高速・低歪み特性を確保します。

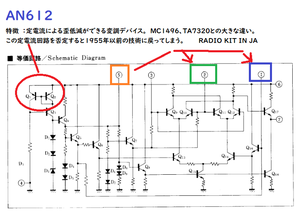

このICは半分ほどは定電流回路になっている。さすがテクニクスを生んだ会社 パナソニックだ。 audio愛好家ならば見覚えのある等価回路。
*******************************************

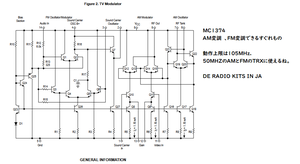

2モード変調できるすぐれものMC1374
MC1376のAM変調はスキルを要求された（過去記事参照)
