アレキサンダー電流帰還パワーアンプ基板 ALX-03 Rev.3 : 160V/usの意味
高周波デバイス並みの 160V/usで動くaudio基板が公開されておった。
魚拓はここ。

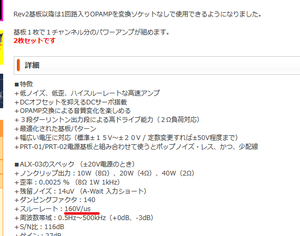

ALX-03 Rev.3
エビデンスが地球上に存在しないと ai君が主張する。
しかたないので、算数面だけでも検証を掛けてみよう。
LME49720が 20V/μs なので、 彼はICメーカーをも超えるチカラがあるのだ。
AD8041（アナログ・デバイセズ）は160MHz帯でのＲＦアンプで 160V/μs。
つまりALX-03 Rev.3 は 160MHz高周波アンプをわざわざaudioで使っているのだ。
Keysight 33600Aを信号源で測れるのだ。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
10W（8Ω）における正確な電圧・周波数計算
Vrms = √(P × R)
電力 P = 10 W、負荷 R = 8 Ω より：
Vrms = √(10 × 8) = √80 ≈ 8.944 V
Vp = Vrms × √2
正弦波のピーク電圧は実効電圧の √2 倍になります：
Vp = √80 × √2 = √160 ≈ 12.649 V
f = SR / (2 π Vp)
最大電圧 12.65V の正弦波が、自称スルーレート 160V/μs（160 × 106 V/s）をフルに使い切る周波数 f は：
f = (160 × 106) / (2 × π × 12.649) ≈ 2,013,101 Hz
10W（8Ω）の実効出力において、160V/μsという速度を正弦波で使い切るためには、周波数は約2.01 MHz（AMラジオ帯を超え、短波帯の入り口）に達します。
2MHzの正弦波をまともに通すとなれば、基板設計は完全に高周波無線機（RF）の世界です。等距離配線（インピーダンスマッチング）が施されていない一般的なオーディオ基板の配置では、一瞬で位相が狂い、発振して使い物になりません。
まあ、彼は 2MHz 帯 10wの送信機設計したわけだ。 RFに無防備なので1000%発振するね、
*******************************************
Keysight 33600Aを信号源にすると 法人契約だけなので。どうやったか？。
アクティブプローブと オシロ（400MHz？）でまあ記録データで吐き出してくれるので、それをはりつければいいね。エビデンスをみたいよう。
AI君は ここ。
