「技術的な定義の矛盾を整理し、電子工作ファンや消費者が誤った認識で商品を選ばないための注意喚起を目的としています」

++++++++++++++++++++++++++++++

ここに　部品配置図が公開されていた。　NJM4850ddに　トランジスタ8個。

電流帰還でないのね。センサー抵抗通過した信号は、「出口に向かう」グループ　と　（＋）入口に向かうグループに分かれるのね。

（＋）へは正帰還モード。　（＋）は電流受けでなく電圧受け

と部品配置図から　闇が判った。　センサー抵抗経由して電圧で検出し、そのまま正帰還モードにしてる

headphone周辺をみると　センサー抵抗（ユーザー交換式）を信号通過したのちに2分岐されていた。

2回路入りOP AMPの(+)に信号が戻るのね。　これ電圧でうけてるのね。　電流帰還なら（－）に戻すのが、アレキサンダー氏が云いだしたCFA,

「出口ラインに抵抗が入っていて　音の躍動感は減る、出口パワーが食われるし、（＋)に信号戻すメリットなんだろうね。」

ラジオであれば再生かけて感度あげるテクニックだけど、

出口波形がなまる回路なので、　AI君にきいた。　ここ。

何故に　正帰還アンプにしなきゃいけないのか？？？？？？。　音響的メリットはないよ。

電流帰還でもないし、（＋）に正帰還させる　アンプはレアだけどね。

*****************************************

AI君のご意見。ここ、なかなか強くいいますわ。

************************************

このAI君のお考えは　ここ。

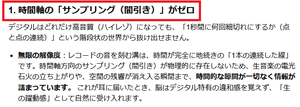

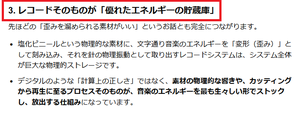

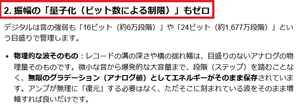

「デジタルがhi-fi」は神話なのね。　

連続した信号を刻んで50%は捨てるのがデジタル。捨てた情報でも音に復調できるのがBTL.

BTLを採用するなら　刻んですてなきゃ　いい話。　　商業ベースに音楽が巻揉まれるから、妖しい商品が請ける。流行る。　

デジタルから可聴音へ復元は　メーカーごとに音色がことなる。同じだと信じておるのは　かなり間抜けだ。　デジタルカメラの発色がメーカーことに違うのと同様に、SOUNDも違う。

おまけに欠損信号の復元方法は手法がちがうので、　端末で再生音がちがう。スマホ機種分の200種程度は復元音がある。PC CHIPも含めりゃ300くらいはあるだろう。　それを同一視するのはかなり無理。

「エッジをあげて　コンプレション掛けて復調」が流行りなので、原音なんてものはどこにあるのか不明だよ。

「△▽の音はよい」と云われても元端末がおなじ場合には評価できるが、A社のスマホ、B社のスマホの音源評価しているだけの可能性が強い。

**********************************************************

セラミックCHIP多用した音源はSOLIDに傾く。　

ケミコン多数の音源は、　スッキリした音にならない。　液体だからどうしてぷわぷわする。

理由はここ。　この違いが聞き分けできないなら　DIYはあきらめて批評家になったほうがいいと思うよ。

**********************************************************

現在に近いほど技術があがっておるか？　というと、　いいえがある。

FM放送のLR 分離はアナログIC利用で60dBから50dB.  デジタルでは50dBから40dBと劣っている。SNに至ってはFMアナログチューナーが30dBほど　デジタルより優れている。

デジタルチューナーでSNが悪い音を聴くのが流行っている　と云うと皮肉交じりの真実だ。

旭化成のDAC ：これは製造にレーザートリムしておるとwebsiteにあるので、4インチシリコンで造っているはず。6インチサイズになるとレーザー撃つ上下空間がない。　ICパターンでCODECしておるので、相当にオツムのよい人間が中心にいることは判る。トランジスタ数で150万個程度は必要なCODEC.

回路設計、レイアウト、試作、修正、再試作、再修正、再々試作、再々修正は行われておるので開発に1年程度必要なはず。　スンゴク　尖った者が中心にいりゃ　半年でできるかもしれない。開発費としては5憶円はこえるとみている。　

このレーザートリムはバーブラウン社がウェハ・レーザー・トリミング（Wafer Laser Trimming）として1973年ころからの十八番。　往時はMAN MACHINEなので人間がXYステージをバーニアで移動させ、トリガー引いていた。

いまはどこの会社もレーザートリムする時代(主流はフル　オート）。　村田のFILTERも京セラ FILTERもトリムして出荷。それでも高価なmuses は人間がついて手撃しているはずだ（販売価格からの逆算）

ROHMの音響IC製造では6インチマシーンがないので、非常に苦しい立場になる。もともとライバルのいとこどりして大きくなった会社。　　開発人員が非常に少ないのがこの会社の特徴。四季報系情報では開発者30人くらいだ。その人数ではIC内回路設計くらいしかできず、エッチングパターン興し（トランジスタ等の配置）は外部に発注しておるはずだ。

現金は超蓄えてあるから安心なんがだ、コア技術を外部に依存しておるはずなので自力での将来は　ほぼないとみている。オーナーが路線変更して　基礎研究に投資すれば生き乗る可能性はある。

　**********************************************

旭化成はベンゼン環系の会社なので、「基礎研究に資金と人材を投入するのが当然な社風」。製品の質がよいのは当然。ライバル社は10年程度　追い越せないはず。TOYOTAのようにこのまま業界TOPになるように思える。　近年製造のDAC、ICは旭化成を使ってれば申し分ない性能がでるはずだ。　　それが基礎研究を重視する会社の強み。

ΔΣ変調の計算自体はどこのメーカーも行っていますが、旭化成の「VELVET SOUND」が優れているのは、この計算を行うトランジスタ回路の「歪みの取り除き方」が異常に上手いからです。

電気、電機系では　ライバル社のパクリ（法的に抵触しない工夫を盛り込む）で製造するのが　主流。

テクニクスは「　サンドマン博士のCLASS S　」を彼と同意せずに量産したので英国で裁判になった。

JRCは車速センサーを世界で初めて量産しベンツに採用されのちにトヨタに採用されたが、気つくと15年も後発のBOSCHに全部もっていかれた。後発ライバルに抜かれる会社なのでJRCのICはさほど信用していない。BOSCHが子会社化したくて幾度も副社長が訪れておった企業が大町市にある。

プレステのMAIN ICは東芝四日市工場で製造していた1997～2003年ころ。オイラも設備納品にいったが、戦前からの歴史ある紳士な社風だった。

**********************************

diodeや ICのノイズは　薬液管理できていない会社（工場）でめだつ。　

エンジニアであれば既知の事実だが、diy分野では知られていないようなので公開しておこう。

メーカーのプロセス技術の差、あるいはエッチング（薬液による削り出し）工程の洗練度の差によって、PN接合の「界面（表面）」の滑らかさが全く変わる。

半導体製造は「膜を張る」「パターンを写す」「削る（エッチング）」「不純物を入れる」のサイクルを数十回以上繰り返すため、エッチングはあらゆる場面で登場します。

旭化成のDACでは50層は使われているはず。製造開始して最終工程ぬけるまでに4ケ月くらい必要。

「　薬液濃度とその温度、そして漬け込み時間　」が作業指示書にそっておこなわれるが、薬液濃度管理は機械でできないので人間が行う。　ついた薬液おとしに純水を使う（洗浄という）。純水は18Lあたり10万円するので、贅沢に使う会社とケチる会社に大別される。　ケチる会社のはノイズ化傾向がみれる。

オイラ、フッ酸を使った洗浄槽を設計していたので、薬液濃度管理は日本人が上手なことは理解しておる。オイラの装置では、　薬液は減った分（自然減少　と　使用減少）を補充するので、少しノウハウがある。

AI君のお答えはここ。

ここもお答え。　STI製品を使えばdiodeでのノイズトラブルに合わないのね。3端子レギュレータ起因ノイズも発生しない良品をつくる会社です。

　都合悪いことは　丸ごと消した実績（ここ）があるので、　よいこはおどろいちゃだめだよ。

これが　消えている箇所の魚拓。

*********************************

某websiteを見ていくと　　闇が目立つ。

回路を眺めていくと　エレキサウンド系の味付けがこのみだとわかった。　AI君にいわせるとエレキアンプ観点では　diy分野で最高位を取れるようだ。

オイラは原音を忠実に聞きたい派に近いので、エレキサウンドよくわからんです。

ここに続きがある。

歴史の側面からみて西暦2000年には回路　vs 音　は解明されておる。余韻生成のノウハウはここ。

これは　このAI君。　ここ。

中和コンデンサーがはいったDIYとして　ぺるけ氏の回路は有名。

中和コンは　音がガッツン下がるのでわかりやすい。　

MARUTUのZAP-1000は　エモショナル回路が3つはいっているので、エモ派の受けがよい。

「音源を忠実に再生派」なら聞いてわかるエモになるはずだ。

ここに　よくまとめたWEBSITEがある。人間の心理面からの考察もかるくある。

「サウンドの余韻やエモーション、奥行きのある音」　ってのは回路的に20年前には解明されておる。

ただDIY派がそれに気ついていないので、今日はあげておくね。　わん。

回路設計上で　公開されておる余韻を生成するテクニックを公開するわ、わん。

*********************************

差動回路をニュートラルでなく片側負荷で使うのも余韻生成上では非常にベターな方法なのね。

**********************************

AI君との会話はここ。　目新しいことはでてきていないので、オイラは安心、安心。

AI君はよく知ってるわ。スンゴイわ。

オイラは田舎のFA機械設計屋です。装置に電気は必須なので　すこしだけ手掛けています。

Sandman Class Sで　後段　ICを古典IC（1975年ころ）にして、電源ふらつかせると余韻生成がてっとり早い。等価回路みてからだね。

• 構造: 低電圧（通常12.6V）で動作する真空管（12AU7や6DJ8など）とオペアンプを組み合わせた、非常にシンプルな回路の自作ヘッドホンアンプです。
• 音の特徴: 本来なら高電圧で動かすべき真空管を無理やり低電圧で動かすため、真空管が大きく歪む領域（直線性の悪い部分）をあえて使うことになります。これが、独特の「温かみ」や「歪みによる心地よい響き（＝揺らぎ）」を生み出し、音楽的な迫力を演出します

X-YAHAアンプとは？

「X-YAHA」は、同じ低電圧駆動でありながら、「真空管を歪まない領域（Class A1）で綺麗に動作させ、完全A級にする」というyahaとは真逆の設計思想で作られています。

X-YAHAが徹底しているのは、真空管だけでなく、後段をドライブする半導体（オペアンプやトランジスタ）のステージまで「完全CLASS A（純A級）」で動作させている点にあります。

完全A級ですので、「原音をどこまでもピュアに聴きたい人」には最高ですが、「アンプ特有の揺らぎが生む、エモーショナルで迫力ある音を期待する人」には音が揺れないので物足りない（不向きである）です。
