ZEPエンジニアリング社の無帰還純A級オールディスクリートの闇 ：1963年公開古典回路ではNFB回路として技術公開
ZEPエンジニアリング社の回路闇について。

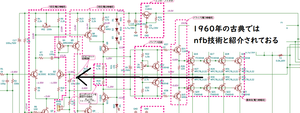

無帰還純A級オールディスクリート（マルツ販売品）の回路で、nfb部を赤線で囲った。販売品はここ。 マルツコード：M0219-0407
「C5の漏れ電流を利用して帰還量（NFB量）を決めておる」のが理解できないらしい。LM386の等価回路とイコールです。
残念なことに、「抵抗R12を出口からの交流信号が通過し上流にもどる（NFBと呼ばれるどうさ）」なのね。
SEPP中点がゼロ電位より、0.001Ｖ程度プラス側にズレるので、SEPP中点から上流回路には抵抗結合だと信号も電位も帰還できる。
正負電源での場合、SEPP中点でゼロ電位を保持することは無理。電位平衡がそうさせるらしいことは実験でわかった。 駄目ソフト Ltspiceでは0.0001vもずれない。（現実と乖離するから 駄目なのね） NFB回路のシミレーションは無理なことが8割。 JA1AYO氏が作図して動作するマイクアンプ回路をLtspiceで走らせると とんでもない回答になる。以来 信じてない。
昭和38年(1963年）でも公開されている直結差動形増幅器を紹介する。
R4とR3で帰還量設定している。
入力端でない側は 帰還信号を受けるのがデフォルト。 上図のように等負荷にして対電流がイコールになるように考えてある。
この等負荷回路では TR1,TR2はhfeを揃える（TR5の影響で厳密には電流値は異なる)。TR3,TR4は電流イコールにならないので それなりのhfeで使う。
ゲルマトランジスタ時代の回路が60年経過すると無帰還にランクアップする思想が日本にある。 そんな非科学思考なので、中国・東南アジアにも抜かれる。技術立国でなくなるのは、このようなところにも遠因がある。
とどめにもうひとつ。
「昭和47年刊行ラジオ技術全集」では直結型NFBで動作説明有。B級アンプで説明あり。
きちんと先人の公開回路を調べてからやってほしいね。 隣国のやりかたとよく似てる。
