ゲルマトランジスタ時代のアンプ回路が60年経過すると無帰還アンプにランクアップする闇について
*****************************************************************
ZEPエンジニアリング社の回路闇について。
2021年1月11日発売品

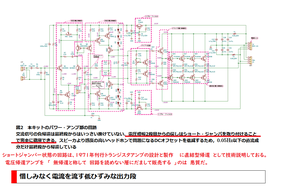

無帰還純A級オールディスクリート（マルツ販売品）の回路で、nfb部を赤線で囲った。販売品はここ。 マルツコード：M0219-0407
ご本人はDCオフセット低減 だと信じておるのが、かわいそうだ。「技術史はしらない」 「 IRE1931年 定義を否定する」と公言しているわけね。
「抵抗R12を交流信号が通過する」ことを無視した論理。

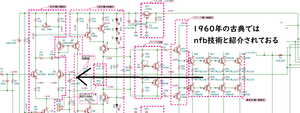

昭和38年(1963年）でも公開されている直結差動形増幅器を紹介する。
R4とR3で帰還量設定している。
入力端でない側は 帰還信号を受けるのがデフォルト。 上図のように等負荷にして対電流がイコールになるように考えてある。
この等負荷回路では TR1,TR2はhfeを揃える（TR5の影響で厳密には電流値は異なる)。TR3,TR4は電流イコールにならないので それなりのhfeで使う。
ゲルマトランジスタ時代のアンプ回路が60年経過すると無帰還アンプにランクアップするのは、日本です。 そんな非科学思考なので、中国・東南アジアにも抜かれる。技術立国でなくなるのは、このようなところにも遠因がある。
とどめにもうひとつ。
この某社が販売した商品は、下図の「トランジスタアンプの設計と製作」に説明されておるように直結帰還型アンプ。 これは、昭和47年刊行本だ。刊行後40年ほどはバイブルになっておった。2010年時点で20歳ならば読んでおって当然の内容だ。
自称無帰還アンプの回路は、この本に直結型帰還として説明あるね。日本人なら読んでね。
1972年の刊行本を読んでいない人間が、うそを語っている状態。 だから自称「無帰還 A級」です。
「IRE(現IEEE)がB級と定義したのを、A級と呼ぶ度胸（教養がないと世間では云う）に関心する。自称A級回路設計者は、1931年より昔の生まれなんだろうな。
そもそも、勉強していないことを自慢してどうしたいのでしょうか？
重要なので繰り返すが、「昭和47年刊行ラジオ技術全集」では直結型NFBで動作説明有。B級アンプで説明あり。この回路はLM386の豪華版なのね。
きちんと先人の公開回路を調べてからやってほしいね。 隣国のやりかたとよく似てる。
定義をひっくりかえしたかったら1931年にタイムスリップして IREでの定義をかえりゃ済む。
*******************************************************
dc流出するダイレクトドライブスピーカー方式で、オイラの手もとには、1959年刊行の67ページの回路がある。
スピーカーにDC印加はゲルマトランジスタ時代からあるのね。 勉強してね。
