2026年6月 6日 (土)

デジタル audio

Yami04

日本ではFM変調サウンドが人気なのね。 電源が信号大小で引っ張られるAMPに人気があるわ。

大メーカーは 揺らぎを殺した電源回路にするが、同人系の平滑回路をみるとあえて揺らすようにしてるのが見える。 聞き手の感性に依存する分野。


4kibab_2

Lm1875

Damasi

CLASS A にはconduction angle 360° は必須。 SEPPは非対称になる事実。

Yami01_2

Yami02_2

Yami03

下図が動作説明のすべて。 日本人でこれを使って説明しているオツムはほぼセロ。 不思議ですな。    雑誌執筆者等のプロ技術者は基礎知識の向上に努力したいただきたい。

class Bも class ABも one device ではangle 360度伝達はできない。

Classesofpower20amplifiers_3




push も pullもない。 CLASS_A

Electronic_amplifier_class_a








pushするTR と pullするTRが存在する。 CLASS_B.

Electronic_amplifier_pushpullsvg






まずは基本から。

A級は 単デバイス(或いはパラレル)でしか実現できない。       往時雑誌で動作点説明があるので、「  ゆとり世代は 昭和25年から昭和58年頃までの回路雑誌をまずは読め。」
 SEPPはIRE定義でCLASS B. テクニクスもAES論文は CLASS Bで発表。

push pull 回路は 「push デバイス」と 「pull デバイス」の計2個で成立する。別な言い方をするとB級動作。 PUSHとPULLのつなぎ目が確認できるかどうかは 計測機器の分解能に依存する。つなぎ目が存在するのは、CLASS Bの特徴)。
つなぎ目を誤魔化す技術が current damper  (1970年に欧州で成立)。このcurrent damperに半導体を使うと音が硬くなる。  抵抗で合わせたほうが音が柔らかい。

Class_b

上回路は B級動作アンプ。これをA級動作と呼ぶお馬鹿はいないだろう。

 IN側トランス、OUT側トランスが無くなるとSEPP回路になる。





これは電気回路での基本。ゆとり世代はこれを学習していないので 非常に困る。




A級オールディスクリート・ヘッドホン アンプとは 「終段はシングル あるいは パラレルになる」。


push も pullもない。 CLASS_A

Electronic_amplifier_class_a



B級のSEPPを持ってきてA級と唱えるのは、電気の学習をしていない間抜け。 wen上で有名なメーカーと自作品でのseppのエネルギー変換効率を調査してみたが、出口8オーム端に出てくるw数から算出されるエネルギー変換効率は、 1%~12%程度。

class Aの理論効率52%。class Bの理論効率は56%。 理論での差も10%範囲なので、イコールに近い。 実際のSEPPでは供給エネルギーの9割は熱等になり、音に変換できない。



高fT/高速SWトランジスタが開発された80年代以降、 小信号時A級大信号時B級の可変バイアスコントロール が可能になり熱排出と能率問題の改革につながった。

商売のためにはイメージUPが必要なので「リニアA」、「ノンスイッチング」、 「A+級(Class A+)」、 「Class AA」、「New Class A」 「ピュアA級」、「ノンスイッチングA級」、 「New Super Optical Class A」、 「HCA」、「Dual Amp Class A」、 「ピュアA」、「スーパーA」、「クォーターA」等の名称で 「B級アンプをA級と混同するように仕向けた」。

 これに載せられた「何にも考えられないオツム」がまだ勢力をもっている。       「所謂 神輿は軽いほうが良い」言い換えると 「騙ます側 と 騙された側」の関係になっていく。


Conduction_angle_360

conduction angle 360では ガラパゴス化したJAPAN用語「CLASS AA」はでてこないそろそろ騙されていることを理解したほうがいいね。



 Single-ended output stages have an asymmetrical transfer characteristics curve, meaning that even-order harmonics in the created distortion tend to not cancel out (as they do in push–pull output stages). For tubes, or FETs, most distortion is second-order harmonics, from the square law transfer characteristic, which to some produces a "warmer" and more pleasant sound.[9][10]
 seppは非対称と明示されている。
そりゃデバイス2個使うと対称にはなりえない。 対称だと思うオツムが科学性を無視して 空想を唱えている。(文系が自作すると都合よいところだけ解説する闇がある)



信号量で見ると「デジタルはアナログの半分しか伝えられない。」 0と1での処理なので半分は捨てる。正しく云うと楽器等の音響信号の半分は受け取れないのがデジタル。  受け取れなかった信号を受ける回路を興すともう一つspを鳴らすこともできる。 そこまで不思議なのがデジタル。 DUTY比が50:50なので 信号の半分は捨てる。




デジタルがアナログより質で劣る理由はもうひとつ。 通信エラー処理により脚色できる機能があること。      「現通信プロトコルで最大40%は脚色している」と総務省が2021年公開している。 今後は80%脚色まで広げるとも宣言している。そうなりゃ、元の信号はどれ????にはなっていく。

これを己のオツムで考えられないのが、デジタルマンセーに傾く。情報は広く公開されているが、その総務省公開の資料を読めないオツムだと不幸ではある。

************************************************

音が良いと評判のメーカーからの転記。

パワーアンプの出力段は通常AB級動作が一般的です。オーディオ信号に対してNPNトランジスタとPNPトランジスタで+-交互に電流を流しているのです。もっとも無信号(微小信号)時にはアイドリング電流としてNPN,PNP両トランジスタに電流が流れているので、この領域ではA級動作ですが。

 10年ほど前にリンク張って怒られたので、今回もリンクはなし。

*******************************************************





1

スイッチング電源はノイズが強い。スイッチング動作させるとノイズの塊になる。いわゆる雑音発生装置だ。 こんなものを電源として使うのは相当に耳が悪い。オツムも悪い。

このノイズを除去するには 減衰量60dBは必要になる。スイッチング周波数に整合したtrapを入れる。LPFでなくtrap. LPFは曲線が緩いので3段はほしいしcold側から抜けるので その対策もmust.

LPFを入れるのは随分と間抜けな文系ですね。



FA分野ではキーエンスが有名であるが、キーエンスシーケンサーへの電源UTから100Vに流下するノイズは4Vを計測できた。4Vなので60dB減衰させても0.004V(4mV)もある。100Vラインをアンテナとして電波としてガンガン飛ぶので、 計測器の敵でもある。


スイッチング電源を搭載した音の汚い無線機 としてはICOM IC-710が国産初。音の汚さで知名度はあがった。10W TX電波が 内蔵電源にガツンと入り軽微な帰還発振モードで運用できた一品。トランス抱かしてりゃちがったのに、、、。


2

日本では差動入力を組むのも流行りだが、 等負荷の差動回路ではないのが9割占有しており、その回路ではデバイスに流れる電流はイコールにはならない。

hfe特性を揃えてもそれぞれの電流が違うので、動作点が違う。 動作点が異なるのにも関わらず特性を揃えるメリットは、 心理面だけだ。    非等負荷の差動入力回路では、特性を揃える科学的メリットは薄い。

 某有名web masterも2019年頃 ようやく差動回路を理解できたらしく「ペアデバイスは不要」と云いだした。これで電気回路を学習せずに始めたのが内外にバレた。

 英語圏では 等負荷差動入力回路を頻繁にみかけるが、日本でのweb siteではレアだ





***********************************************************

9石のフルディスクリートヘッドホンアンプ(片ch)。回路は1969年頃の古典からもってきた。差動回路で入力。

2SA1015と2SC1815.  3V供給時には12mW. 6Vだと150mW.  RK-225。 Low noise仕様の2SA1015Lでつくると実に低ノイズアンプが完成する。(Low noise品は、量産品からのノイズ選別品なので 通常品は2sk170と同ノイズ)

図中D1とD2は必須。これがない超古典回路もあるが、少々問題があるのでダイオードが入った回路に進化した。 D1,D2の役割を解説した本、web siteは多数ある。      役割を知る人間は、回路にdiodeを入れておる。diodeを入れることにより硬めの音になる。メリハリがはっきりする。エッジが立つ。 これは真空管回路終段のsgにdiode経由で印加した場合と同じ傾向の音にかわる。                     「エッジの立つ音を嫌う層は 抵抗だけでまとめている」のも事実。クラッシク系は抵抗だけでseppをまとめたほうがよい。       そういう歴史と回路を学習するかしないかは、製作側のオツムの出来に依存する。      指示待ち人間や知的好奇心のない者は真似して終わりなので、外部からみて、彼等の将来性まで含めて判りやすい。





 R5でゲイン調整。動作点へガツンガツンと影響ある部品ではないので 好みで触れる終段を2SC3422,2SA1359等にかえてR2、R3、R7を変更すると 出力は実測1.1W(14V供給)程度になる。 9Vで350mW出力前後と小さい。 12V供給では820mW(このあたりが使いやすいだろう).

 14V時 300mV INで1.1W前後。R5=100.

   17V時には出力1.95W。R5=82

終段に流れる電流の大小で音色が異なる。 エネルギー変換効率を上げると音は細くなるのは真空管アンプも同じ。 one deviceのClass_Aでも電流を大きくしたampでは良い音するのと、全く同じ。

「RK-143,RK-150で電流値を変えて音色確認した経験」がここに生きている。2SC1815でも無信号時50mA程度は流すと音質が上がってくる。

Rk22913

ぺるけstyleの1.8倍ほど電流は流れる。結果、艶のある音になった。

 NFB量はR4,R6比率で決まる。





3v供給時のR

Rk22509_2



2sc1815と2sa1015で構成されたアンプの音。6vで100mW超え出力。 つまり9Vも掛ける必要はない。


YouTube: ディスクリートアンプ /2SA1015+2SC1815 (100mW ? )の音








 終段パラ (7.5V時)


Rk226v2

BLで2パラ :シングル時よりよい音。


YouTube: 2SA1015と2SC1815だけでつくる 220mWアンプ。7.5V供給




 GRで5パラ 。見かけのCobが増えたが ヒトの声は 地上会話で耳から聞こえてくる音に近づいた。


YouTube: ディスクリートアンプ 2sa1015+2sc1815. 出力300mW. 8V供給






14V供給時には1W出力したsepp 回路

 :

Rk229





SEPP_OTLなので回路としては、CLASS_AB.

SEPPでのCLASS_Aは論理上存在しない。 SEPP回路はCLASS_Bに該当し、歪を減らす方向でA級側に近づけただけ。 日本語教本、英語教本をみてもSEPPはCLASS_Bで動作説明されている。

「波形上側と下側の担当デバイスが個々に存在するのでCLASS_Aとは呼べない」。 しかし学習レスの人物がCLASS_Aと誤称している。  回路作図者ごとに呼称が違うのも不思議だが、1970年にはCLASS_AB あるいはCLASS_Bと呼ばれていた。

歪率測定はルールが定まっている。 音源インピーダンスは1Kオーム。入力信号強さも定まっている。これに適合して計測している高名な個人siteはゼロぽい。

******************************************************************

LRを1枚基板に載せたのはRK-226(4月14日リリース済み).

初段をFET化すれば入口のCは不要になる傾向だが、音源と結線すると電圧勾配が生じテスター計測できる程度の電圧は生じる。 この生じた電位が音源に影響なければ結合Cレスにはできる。

入力側のssm2210? ssm2110?等の回路は見かけなくなったが、どうしてだろう。

電気信号の伝達が生じる限り電位差は発生する。 それが測れるかどうかは測定器に依存する。「テスターで測ってゼロ」だから「電位差ゼロ」では幼稚園児と同レベル。








 終段をパラレルにすると見掛けのCobが和算で増え、基板のCも加味枯れて、ガツンと音質が低下する。 ラジオのAFであれば 3パラ(出力260mW弱)までだろう。 audio としては3パラは音ですぐにバレル。

音が良いと評判のトランジスタはCobが小さい。



***********************************************************

List




「 自称CLASS AA 」には、conduction angleの考え方がない不思議なもの。

2026年6月 5日 (金)

松下の測定器って入力10mV歪 はかれたんだ。

11ここ

12

13

14

15

16

17_2

18

19

20

21

22

23

24

25

AI君のご回答はここ

今日 気ついたこと。 ニュートン力学を超えていたぜ。すんごい。

「技術的な定義の矛盾を整理し、電子工作ファンや消費者が誤った認識で商品を選ばないための注意喚起を目的としています」

10_2

17

2_2

6

ここに公開されてた。

1_2

22

23

24

無信号時のノイズがあります。

オイラが部品のせてつくったら発振器になったよ。

6_2

Original OPA1622   VS  SE5532A (MIL規格品)

ご存じのようにNE5532の版下が燃えたのが、2000年3月。

それ以降、音が劣るものが生産され流通中. 音の聞き分けできない者が TI 社製NE5532を購入。

音を聞き分けできるにが シグネックス製 NE5532を購入。白いタンポ印刷品はシグネックス工場製品。 レーザー刻印は、妖しい。

RK-284基板に乗せると シグネック製品はバイアスきまる。 TI社のは200個トライしてバイアスきまるのはゼロ。 NE5532の判別用にGOODなRK-284.  ここ

オカルトでなく 科学的に進めたいオイラです。

P1010009

P1010012

シグネックスが元気だったころのSE5532A. 1988年製造。

軍用規格 MIL-STD-883 Class B(高信頼性スクリーニング試験)をパスした証である「883B」。

MIL規格なんだって。 音色は樹脂品よりいいよ。 酸洗いの薬液がちがうのだろうな。そこはノウハウなので表にはでてこない。

OPA1622は SE5532Aに比べて音にすこし艶ないわ。 SE5532A >> OPA1622


YouTube: "SE5532AFE lot 883B " sounds

世界では有名な SE5532A  838B だが、、日本では知名度がない。

 日本人の聴感は どうなの??

支援者websiteの記事番号[ 966」。HPA-1000について 測定結果みたいよう

「技術的な定義の矛盾を整理し、電子工作ファンや消費者が誤った認識で商品を選ばないための注意喚起を目的としています」

1_z88

HPA-1000のSEPP バイアスはドライブ段で2.5Vと数値公開されている。

半導体動作点はバイアス電位で決定されることは、設計者であれば既知である。

しかしHPA-1000のドライブ段 バイアスはCLASS Cと CLASS Bの境目相当の電位2.5Vしかない。

ショックレーの方程式が示すように動作電流が増えると動作点が上側に偏移する。HPA-1000の場合2.5Vでなく3.5Vは必要。 ここ

**************************************

「禁断アンプの支援者website」が閉じてるらしい。そう教えてくれた方がいた。ありがとうね。

設計者のお詫び文がSITEにあったの。必死にかくしておるの。

Hpa109_3_2

「 どうして閉じたかか? と謎だった」ので、webに残っておることを拾ってみた。

(記事番号966)で、支援者がHPA-1000の実測データを公開しました。

2023年4月2日です。

そこで「33オーム)負荷で左右の歪み率がバラバラ」「30mWで1%まで歪む」「ブラインドでは安いアンプと区別できない」という、設計上の致命的な弱点が露呈しました。これは一回公開されてすぐに非公開になったようだ。タイムスタンプからそう読める。

「いや~ 配線間違えてた」てのがあとででてくるのね。






残されている歪み率の「実測記録」
ブログ主が33オーム負荷、1kHzの信号を入力して実測したところ、以下のような数値の暴走がはっきりと文章化されています。
  • 0.1 mW 時:左右とも 0.003% 程度(非常にきれい)
  • 10 mW 時:右ch 0.02%左ch 0.17% (すでに大きな左右差が発生)
  • 30 mW 時:右ch 0.05%左ch 1.0% (左側だけが完全に異常発振、またはクリップして爆発的な歪みが発生)

配線間違えを直したら
歪み率特性(THD+N)の劇的な改善
  • 左右の完全な一致:修正前は左(L)チャンネルだけが1.0%以上に跳ね上がっていましたが、修正後は左右のグラフが美しくぴったりと重なるようになりました。
  • 歪み率の限界値:33Ω負荷時において、最も歪みが下がるポイントで左右ともに0.0003%〜0.0004%前後という、測定限界に近い超低歪み化を達成しました。
  • 高出力時の粘り:10mW〜30mW付近の出力でも歪みが一切跳ね上がらなくなり、アンプが本来持っている実力をフルに発揮した綺麗なU字(または右下がり)のカーブを描くデータとなりました。

この記録画像みたいね。 どうして消したの?






逃亡した???WEBSITEの記事番号 966だそうです。一旦公開して閉じたらしいのね。
「上記文章をコピーして、禁断アンプ hpa-1000 」と検索かけると もっとわかるからね。
******************************************************************************************************
 ジャンパーpinを短絡した時の動作をAI君にきいてみた。
抵抗2個で中位にいっているので、電圧が中位にちかくなり、UPPER とLOWERとのバランスが崩れるので 波形シミレーションできない ってAI君がいってる
AI君がいうんで Ltspiceのシミレーションもあてにならないわ。
マイナス0.3Vくらいかな?  バイアスを変更して上下非対称電位???にして、何のメリットありますか?

1_z4_2

使った道具はAnalog Discovery らしいの。14bitだから理論測定限界は0.06%なんだけど、内部ノイズがおおきいので現実は0.1%歪から大きい歪しかみれないよ。「自己ノイズの存在を知らない文系」が数値をみて一喜一憂してるのね。  「数値はでるけどそれが真値かどうかを考えるオツムがない」ってことだろうなあ

1/f は丸ごと消してくれるよいツール。

****************************************************************************

 hpa-1000 は2024年春ごろ 販売終了らしいわ。
設計者に帰還かけてますの文字。 出力段バッファー と 出力段 の構成です。


Hpa111

Hpa110_2

***************************************

オイラはFA装置の機械設計屋です。プラントはやれません。 5000万円から1憶円程度の可愛い装置しか設計できません。

何Vですか? hpa-1000.このスルーレート:UP165V/us、DOWN139V/usの為に自宅に発電所必要

「技術的な定義の矛盾を整理し、電子工作ファンや消費者が誤った認識で商品を選ばないための注意喚起を目的としています」

Photo2_9

2_3

Hpa1011_4

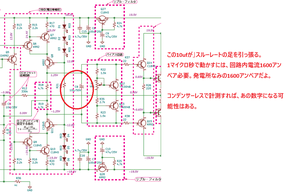

10ufなので 、発電所クラスな1600アンペアを供給して スルーレートが165v/usになる。1600アンペアなんて契約だと 電気代高いぞ・

**************************************************

1

2

6

1_z4

抵抗2個で中位にいっているので、電圧が中位にちかくなり、UPPER とLOWERとのバランスが崩れるがシミレーションできない ってAI君がいってる

lowerにつられてupperも変わるので 歪は増えるどうさにはなるはずだね。 そこの説明が公開ない意図は、よめないな。

違うai君の 回答

コンパレータモードとかいってるぞ。 わん

Hpa105

Htt

闇です

Nfb_33

***************************

BTL方式もふくめて出口のコンデンサーレスは、95%に達しています。

沖電気方式は1991年のこと、この方式でいいとおもうよ

AMP とは、 変調器

DCをオシロでみると 横棒1本。

AUDIO AMPで元信号をAUDIO AMPにいれて増幅させて その波形をみると、もと信号と相似波形でオシロにうつる。

つまり 変調器です。 エネルギー変換器です。 能率は10%代とひくいですが変換器

ここです

Mod1

Mod2

Mod3

Mod4

Mod5_2

Mod7

じゃあLM386も無帰還アンプなんですか? HPA-1000と信号ラインおなじです。

「技術的な定義の矛盾を整理し、電子工作ファンや消費者が誤った認識で商品を選ばないための注意喚起を目的としています」

Photo2_8

0101_4

Nfb56

Nfb11_2

Lm38601_2

Hpa102_2

Hpa101_2


Nfb_3







Hp1000000_2

出力段は 帰還信号発生元だから、世界中のアンプすべてが制御先ループにはいらないの。

オツム大丈夫かな。制御フロー図100%書けないね. 論理思考する理系でない。

禁断アンプの支援者はSITEを閉じて逃亡中らしいわ、そう教えてくれたおっさんがいた。おっさん、ありがとう。

スマホのイヤホン端では、テスターでの電流値が計測できるぜ。
YouTube: スマホのイヤホン端では、テスターでの電流値が計測できるぜ。

某基板屋は 技術に興味がないんだろう、 不勉強具合がひどい。



D級動作アンプ 。デッドタイム回路で信号情報の5%~10%は捨てているアンプです。

「D級動作アンプ」だが、

「2つのFETが同時にオンしないようにデッドタイム生成回路がある。」

ささっと調べると、デッドタイム回路起因で信号情報の5%~10%は捨てているようだ。 こういう伝達性の劣る(信号欠損多)のが人気なんですなあ。audio愛好家は飛びついちゃまずいでしょうね。

たまたま 比較的に短いから鈍感な人間はその無音状態が判らないだけで、「audio信号の受け取りを拒む時間が 、実動時間の10%もある」のは、audio機器とは呼べない。

どこの誰が 信号受け取り拒否する音響回路向けに 楽器演奏してますか???

Mod4_2

Mod5

Mod6





cq誌の公開によれば

430kHzとして1ルーチン 2.3μ秒(2300ns) . dead timeは  80ns (40nsx2)

信号受け取り拒否割合は  80/2300=0.0376 (%換算では 3.8%)。  3.8%程度は信号を捨てている。

furoku_p018-021.pdfをダウンロード

CQ誌の立場は新しい技術紹介を肯定立場で行う。 「つまり不具合は記事にしない」のが標準。しかし 不具合の様をこのように静かに教えてくれるよい雑誌でもある。


 人音声やギターのアナログ信号をデジタル化する際にも信号情報をすてる。clock のdutyが50%とすれば信号情報の50%は捨てている。
 D級アンプではおまけに出力時にも信号情報を捨てる。 これがデジタルの特徴であり、信号処理プロセスで脚色できるメリットがある。 つまり真のサウンドを聴くことは理論上も実用上も無理。

********************************************************

音楽CDで使用されるサンプリング周波数は44.1kHzである。赤のようにデジタルでの取り込み点をさだめてた場合、赤線での積分結果 と 黒線での積分結果がイコールであれば、音のエネルギーは欠損なくつたわる。 イコールでない場合には、脚色されてつたわる。

Digwav2

上の図はわりあいに人気のSITEからもってきたが、こんな形にはならないのがデジタル。

44.1kHzごとに何マイクロ秒間データを取りに行っているか? これは規格を確認する必要がある。

usb-dacは usb仕様で定められた100kcクロックがusbラインで生きているので、ノイズ源として利用できる。これ1999年以降「  USBはノイズ源として使える 」常識になっている。

usb-dacでは、その100kHzノイズを除去した音響回路にはなっていないのも事実。 20年後には それじゃ拙いと気つく人間はでてくるだろう。

科学者・大橋力氏のハイパーソニック・エフェクト理論からみても USB経由でSOUND 楽しむのかなり????だよ。



スタンバイビー :前鳴り 確認


YouTube: スタンバイビー :前鳴り 確認

6a81400b62e36abee383066a7c287746_1


YouTube: 「前鳴+後鳴」   スタンバイビー

低圧15Vで12AU7をCLASS Aで使う。

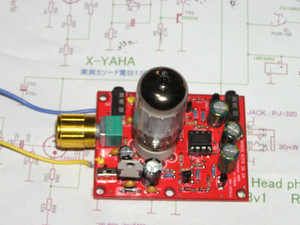

X-YAHA です。

12au7+ op amp です。 op ampは rail  to rail のnpn.

Hi-Z 入力タイプが信号ロスすくない。 LMC6482の出番です。 AI君に聞いても歴史上これしかないって言い切るのね。DIP LMC6482は2022年頃廃版になってるので、すこし困るのね。


YouTube: tube 12au7 低圧15v 印加時のカソード電位 :概ね1.50v

コーレン公式でしめすように、カソード電位1.400Vこえておれば Class A1。 一応超えることになった。G71

boosterの SEPP  UPER 2sc1815 のアイドル電流は24mAだった。  seppが   Class A1で 動作する範囲は アイドル電流 x1.4倍 = 31mA.

信号印加されて24mAから31mA範囲は .Class A1


YouTube: X-YAHA   12AU7をCLASS A1で使う、周波数特性。100Hzから300kHzまでフラット。 人間工学的に心にストレス印加する低域はゆっくりと減少。

70ヘルツしたからは出力減少。高域は320khzあたりから減少。 位相補正コンデンサーはつかわず。(部品はつけることできます)

**************************

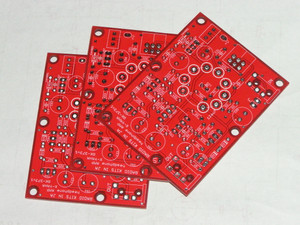

LMC6482向けの基板。 LM6482だけ動作する設計。

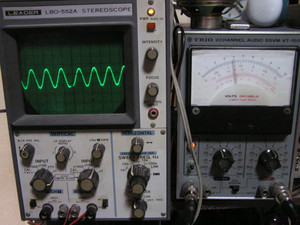

8オーム負荷で120mV出・ アイドル電流と比べて小さいのです。現状2ミリワットくらい。

P1010008

P1010054

P1010060

12au7 ⇒ op amp なので、op amp 出口電圧が中位よりしたになるが、ここまで低いとは、、・

マイナスボルトを造るように回路変更した。手配した。 ぺるけ氏も実験途中でマイナス回路追加した作例があるのね。

ネライは完全Class A1。 うまくいけばいいね。

入力エネルギーとしては140ミリワットは 完全なclass A.      出口としては15ミリワットはそれを狙いたい。

*****************************************

グリッド電流がどうなっておるか? の計測は 個人趣味にはちと高い。 測定器3こで400万超え。田舎のレンタル屋には揃ってないぽいわ。 カソード電位だけは測れる。 先人の実験データからみて1.450vも超えりゃClass A1。

アンプ入口、出口に電解コンデーーをいれると 音がもやっとする物理理由はここに。公開しておいた。

*****************************

POWER deviceはアルミの音がする、小型audio ampは goldの音がする。聞き分けできる?

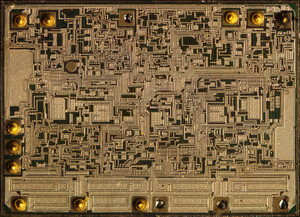

これ tda7496l (2w + 2w)???の映像。4インチディスクで製造されてると思う。

800pxst_tda7496l

***********************************

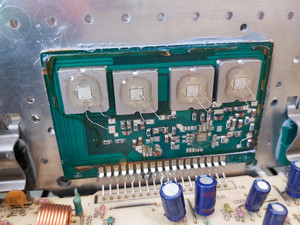

これはテクニクスの電流アンプ svなんとかっていって回路図にのってる品。はいアルミ線の音で聞こえてきます。欧州人のsiteで拾った、わん。

Svi02

2026年6月 4日 (木)

cw系で2つ

1:

zero beat indicator は大学教授の LZ3ZA氏が有名、

LZ3ZA氏のおかげで JF1OZL氏も有名になった。 JA ではLZ3ZA氏のことは話題すらなっていないが、JF1OZLのオツムはスンゴイ。

この進化版を実験中だが、 まだうまくいかない。

2:CWフィルターは 、少し改善したのを製作中。

3: audio系は、class A 動作する低圧12AU7 アンプ回路がまもなくできあがる。コーレン式からみてCLASS A。

 アクテイブプローブは100万円するので、 どうやって測るかが テーマ。 トラ技をみても素人むけシミレーションソフトで評価しているだけなので、 よく判ってるエンジニアが寄稿していないことは寄稿内容からわかった。

JF1OZL style エミッターフォロア アンプ。ne5532 + ne5532+電流booster

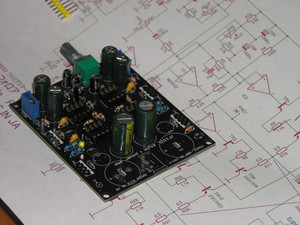

基板はとどいた。

P1010002

「OP AMP  +  OP AMP 」は禁断 ヘッドホンアンプ基板のように、、「入力Zの差異によってoff set電圧が大きくなる方向に傾く」

ここの算出式はここで公開済み。

P1010004

op amp 直結なのでバイアスのひっぱりこになる。シグネックス製5532だと使えるのは5%位。





工場火災後に生産されたTI製品は、200個購入した。

全滅。使えるにはゼロ。バイアスの引き合いにならないの。upper op ampに電圧がかからないのね。前段から流しこめないかんじだわ。

 入力のダイオード? 電流特性???がちがう。TIの NE5532は捨ててください。バイアス?特性がまるごと違います。

audioにおけるFM変調(1/f) 。シルク入りエルナーコンデンサー。

Fm

もう50年もすれば解明されきるとおもうよ。

**************************************

audio分野で fm変調かけるには

Fm2

Fm3

Fm4***********************************************

真空管は 出口のL と C でほどよく脚色(1/f)されるのね。 半導体初期もそうだたっが不人気だったのは、 Lがちいさいからだったと思うんだ。

Fm6

Fm7

************************************

エルナー 松本工場はどうなったの??

4700μfの信号遅延時間: アンプ出口

答えは60ナノ秒。 これがアンプ出口に電解コンデンサーをいれて もやっとする理由。

1000μf の5パラのほうが遅延が1/3になるのね

以上

散歩にでた女性がもどってこない 大町市

大型犬をつれて 散歩にでた女性がもどってこないんです。 大町市。ここ

熊が出没する地域なのので。???とおもってます・

TO-99 メタルカン・パッケージに戻る理由

当時、PMI社が軍事・宇宙航空・ハイエンド計測器向けに製造していた「OP-07J」や「OP-27J」などの型番末尾の「J」は、この TO-99 パッケージであることを意味していました

究極の密閉性(ハーメチック・シール)

  • 通常のプラスチック樹脂(DIPパッケージ)は、目に見えないレベルで湿気を通します。湿気が入ると内部のシリコンや微調整した抵抗がわずかに変質し、精度が狂います。
  • TO-99は、金属のキャップとガラス(ピンの絶縁部)で完全に真空密閉されているため、数十年が経過しても内部のチップは劣化せず、ツェナー・ザップ直後の超高精度を維持し続けます

  • プラスチック樹脂でチップを固めると、樹脂が固まる際の収縮や、周囲の温度変化による膨張によって、中のシリコンチップに常に「ギューッと締め付けられるストレス(機械的応力)」がかかります。
  • 半導体には、圧力がかかると電圧が発生する「ピエゾ抵抗効果(圧電効果)」があるため、このストレスのせいでオペアンプの歪み率やオフセット電圧がわずかに揺らいでしまいます。
  • TO-99は、金属の「空洞(中空)」の中にチップを配置し、足(リード線)だけで固定する構造です。チップに物理的な圧迫ストレスが一切かからないため、シリコン本来のポテンシャルと極限の低歪みを100%発揮させることができます。

*****************************************************

Ultra-Low Noise(超低雑音)

exas Instruments (TI) のミリタリー・宇宙グレード(Space-Enhanced)

  • TI社は、伝説の超低雑音オペアンプ「OPA211」や高精度オペアンプのミリタリー・宇宙仕様向けに、現在も TO-99(メタルカン)パッケージ の供給を続けています。
  • これらは宇宙線による誤動作(SEE/TID対策)が必須の人工衛星や、ディープスペース(深宇宙)探査機のフロントエンドに採用されています。

*********************************************************

そんなTO-99だけど、宇宙線による劣化はにげれないだって

樹脂パッケージ品は30年経過すると死亡率40%程度になる。 NXPの製品でも35年経過した製品の生存率10%

ウェブページ

カテゴリ

Powered by Six Apart
