current dumper： 1970年の欧州技術

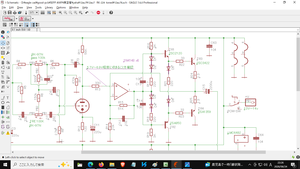

yahaのRK-224回路。
C13,C14でTR5,TR6バイアス揺らぎを抑え込んでおる。 106=10uf とケミカルコンではないので音が締まっている。
220オームが2つ入っており、sepp部のオーバーラップ量をそれなりに上げてある。2023年4月リリースの基板。
このc13,c14が 矩形波入力時に足かせになって応答がおくれる。
その応答性をスルーレートと呼ぶ。 スルーレートは理論計算式で算出できる時代なので、「スルーレート公開値が眉唾なのか？？ 実験による真値？？」なのかも 判明する時代。
10ufを使われておると0.011V/us程度になる。Cの大小で応答性は変わる。10uFが存在した場合には1V/usを上回るにはかなり苦しい。放電が追い付かないのね。
OP AMPはウエハー上に100PF程度しか形成できないが、目的は位相補償。
終段のCobの影響で矩形波は丸くなる。 信号周波数を代入すれば、Cob起因でどの程度まくなるかの式は、存在する。
QUAD 405などで有名なSEPPのカレントダンパー（Current Dumping）
