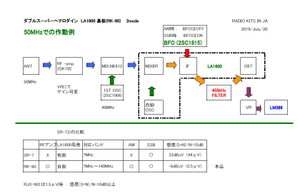

MIXERを3SK59にして、実験中だが、通りぬけが強烈なLA1600。
RK-60のように差動出力ICを上流におくしか道はないわ。
LA1600での通りぬけが強烈な理由は、局発回路に特徴があるからだ。
このLA1600は内部で正帰還させる。
この時+VCCを使うレアな回路。その帰還周波数確定に外部LCを経由させ4番PINにいれておる。
RFCと4番ピンを結線し、+VをRFC経由で4番ピンにいれると自励しない。
結局 RK-60の方が回路は優れておることになった。
JH1FCZ方式ダブルスーパーだと 通りぬけがきつく、調整時になにやっているわからなくなるので注意。
LA1600は、自励3次波が感度MAXになるので、LC共振周波数（設計値）でないところに感度最大点がでてくる。 感度が取れるようにあわせていくと とんでもないものになった。
