禁断のヘッドホンアンプ（テクニクス回路定数）ＶＳ サンドマン博士推奨値
禁断のヘッドホンアンプ（テクニクス回路）を、AI君に評価してもらった。 コンパレータとしてウルトラ級らしいわ。
まとめ、
1：C-AMPゲインを100倍にした禁断アンプなので、発振します。
2：博士の思想とは 異なる 「diode入りop ampなので、コンパレータモードになります」
3:テクニクスの回路図には、位相遅れの補正定数にノウハウが詰まっているので、補正なしの回路「禁断のヘッドホンアンプ」は？？？？。
タンポ印刷のNE5534 とレーザーマーカーのNE5534では中身がちがうので、欧米では別物として扱われている。ここに公開済み。
知らないのは日本人くらいだ。
中国でもタンポ印刷品はお高いので、性能違いに気ついている。
AI君とのやりとりはここ。
*****************************************
サンドマン博士の回路定数 博士の回路は1982年リース。
テクニクス社とはちがい アイドリングが成立する抵抗値になっておる。 入口にダイオードをいれてないLM741を使うのがポイント。 NE5532(入口にダイオードあり）は1979年リリース。
LM741をわざわざ採用した理由を、テクニクス社には理解できなかったのね。
単にコピーしただけなのでオツムがまわらないのね。
サンドマン博士の設計に沿うと下図のようになる。
「これをシミーレーションさせると、200KCあたりでの挙動は、クロスオーバー歪がでてこない」とのAI君 ご回答。 クロスオーバー部での算出式は存在しない。物性挙動と電気特性挙動との合わせなので、ＰＣでも人間でも答えはでてこない。
サンドマン博士 スンゴイのだ。

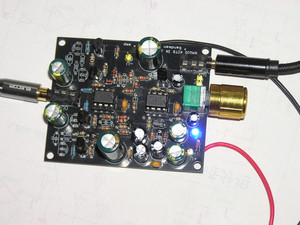

これになるかどうかの確認に向かう。 基板をつくる。9月頃にはまとめたいね。pcb dataは上げておく。
1：出力10mWならば 後段は STmicro のLF356がいいらしい。TIとはウエハー厚みから違うので低ノイズ。
2: X-YAHA のように完全A級SEPPを構成する策もある。
