7MHzを受信するダイレクトコンバージョン製作。1983年のJA1AYO氏記事。

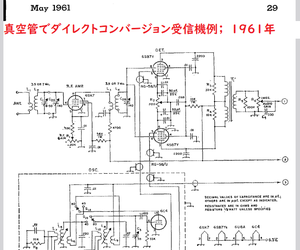

能動デバイスを使ったSSBの復調歴史について :QST-1961-05.pdfをダウンロード
1: 差動入力IC CA3028を使った TENTEC アルゴノート509は1971年発売
2: 受信部にダイレクトコンバージョンを採用したキットとしてはHW-7が最初。1972年のこと。

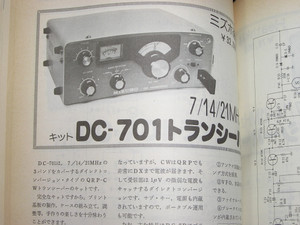

3: ミズホのDC-701 に3SK39. 1975年
4：HW-7のMIXER をmc1496に置き換えた HW-8が1976年
5：JA1AYO氏のdc記事は1983年。ta7320.
5:ハムジャーナルNO44 (1986年冬）にはそのTA7320を使ったSSB トランシーバー記事がある。
6:ネオファイト は1988年。 ne602.
QRP JAではJH1FCZ氏作品は人気だが、JA1AYO氏作品には人気がない。
JH1FCZ氏が平和憲法の運動をしてたら、「晩節を汚したとの書きこみが確認できるQRP JA 業界」。まだ往時の情報は拾える。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
ダイレクトコンバージョンのキットは、ここに上げたように製作してきた。
所感ではCYTECさんのキットの出来が良い。深く考慮された設計だと想う。実際にS/Nは良い。おそらくICでコンバートしないことが良い結果になっていると想っている。
欧州やUSAでのキットレイアウトを幾つかみたが、どうかな？と想うこともある。オイラ的にはCYTECさんのキットをお薦めする。オイラの力量だとあそこまでS/N良く基板を興せない。
さて以前、ここと ここで、短波で使えそうなラジオICのS/Nについて粗考察を行なった。メーカー発表の数字は、車両の燃費データと同列で「控えめの数字」あるいは「誇張された数字」と診るのが正しい。控えめな数字を示すメーカーが良心的であることは当然である。
ダイレクトコンバージョン向きICのS/N考察はまだである。先々それを考える必要があるが、 丹羽OMの製作記事に基いて 基板化してみよう。
1983年の「ジュニア製作記事」だ。 オイラは駆け出しなので丁度似合そうな製作ボリュームである。
メインデバイスはTA7320P 東芝になるが、国内流通もまだ健在のようだ。
「予備半田」と「呼び半田」の差異を知らぬなら、電気工作のスタート地点はもっと下方になる。仮に「予備水」と「呼び水」の違いを知らぬまま過ぎてきたなら、それは恥ずかしいだろう。
2017年4月29日に追記
MC1496がまだ現行品だと気ついた。性能面ではこのICが優れている。 デバイスをMC1496で検討する。
TA7320プロト基板が出来た
