禁断のヘッドホンアンプ 公式をいれると20KHzで位相ずれ大

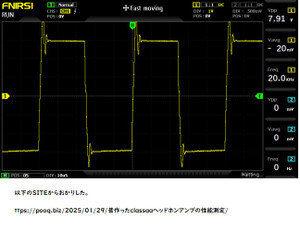

禁断のヘッドアンプについての WEBでみつかる特性グラフ。
**************************************

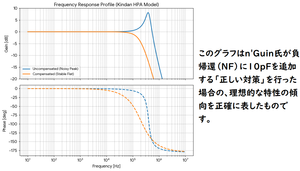

上のグラフから こんなのが作成できる。
禁断AMPは、「初段NPN 入力 OP AMP 」「後段 NPN入力型 OP AMP 」で初めて成立する。
動作理論は、 発明者であるサンドマン博士の100頁論文みてね、詳しくかいてあるよ・
************************************************
某siteのように 入り口、出口で位相補償させた場合には、710kHzで発振するので、それを加味して位相補正かける必要がある。
1次RCローパスフィルタ（入力LPF）による位相遅れ θ を求める基本公式：
θ = − arctan( 2π f · R · C )
公開された定数（ R = 2.2 kΩ, C = 4700 pF ）を周波数 f = 20 kHz 時で計算すると：
2π f R C = 2 × 3.14159 × 20,000 × 2,200 × (4,700 × 10−12) ≈ 1.299
これをアークタンジェントの式に代入します：
θ = − arctan( 1.299 ) ≈ −52.4°
さらにClassAAの出力ブリッジ段（ L と R ）による位相遅れ θout の公式：
θout = − arctan( 2π f L ⁄ RL )
トータルの位相回転は各段の和となるため、オペアンプ自体の遅れ（ θamp ）を無視しても、20kHzの時点で完全にアウトであることが机上計算だけで証明されます：
θtotal = θin (−52.4°) + θamp + θout ≈ −60° 超
20khzで60度ほど相ずれる。
**********************************************
テクニクスのアンプは C とR で多段位相回路で補正しておる根拠は、数式で表現できる。
アンプ特性を実測してりゃわかりそうなわけで、不思議なSITEだ。
Analog Discovery 2 なら10年おちなので、いくらだろう。（ラジオ調整には不向き)
