ssb フィルター DSB波形
ssgで信号を入れると
NO1帯域上側が8.2507。帯域下側が8.2482。 通過幅が2.5kHz
NO2帯域上側が8.2513 帯域下側が8.2485 通過幅が2.7kHz
水晶振動子は8.2485MHz表示。 kenpro KP-12Aに採用されたHDK品よりはバラつく.
NO2のフィルターで合わせてみる。
ssb フィルターの前後に段間トランスを入れてあるが、周波数的にピリっとしない。
10.7MHzの段間トランスだが共振点をdip meterでみると11.7MHz。 それを8.5Mzに下げつつある現状。

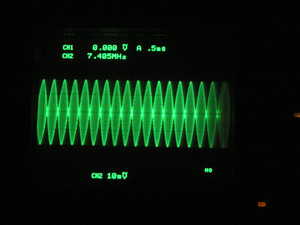

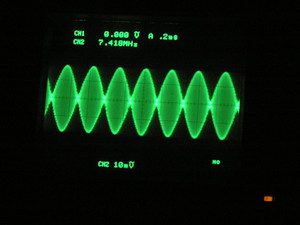

DSB波形（Ｆ=8.2485MHz) ：変調DEVICEは NE612. CAR バランスありの回路。MIC-INは8mV.

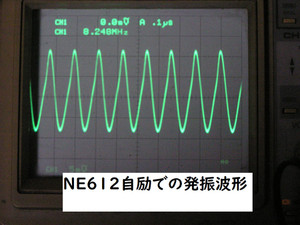

自励でRF=20mVほどなので MAX outはこの程度。外部oscだと600mV近い出力になるデバイス。
段間トランス：1個経由でリミッタ－TA7061に信号入る。
調整の目安は、「MIC-IN 0.5mV時 TA7061にはRF=1mV」。これは段間トランスに依存するので、今回のように表示と実際が異なる段間トランスでは 少し遠回りになる。 C26=22PF？
RF2のコア回して反応がないので、一旦外して DIP METERで確認してみる。
