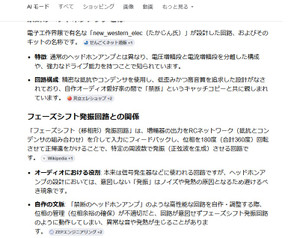

「フェーズシフト（移相形）発振回路」は、増幅器の出力をRCネットワーク（抵抗とコンデンサの組み合わせ）を介して入力にフィードバックし、位相を180度（合計360度）回転させて正帰還をかけることで、特定の周波数で発振（正弦波を生成）させる回路です
禁断のヘッドホンアンプ」のような高性能な回路を自作・調整する際、位相の管理（位相余裕の確保）が不適切だと、回路が意図せずフェーズシフト発振回路のように動作してしまい、異常な音や発熱が生じることがあります。

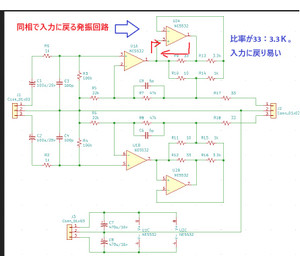

この回路は 同相帰還での発振回路をベースにしているように見える。

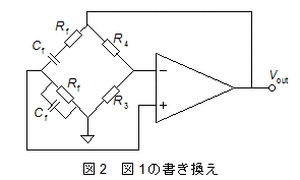

OP AMP 1つで発振回路をつくった例。出口信号を同相入力に戻して発振させる古典回路。
上の発振回路 と 禁断アンプのU2動作との差異は何でしょうか？
