「禁断のヘッドホンアンプ」 って商品が流通していた。2025年8月記事の再掲
元情報は、ここ。
テクニクス全盛期のOP AMPは NXP NE5532. この5532では50mWから70mWのSP端出力になる。
NE5532では出口をショートさせて38mA. 通常はその1/3程度の16mAが流れる。LRの2CHなので両方とも短絡して80mAは流れない。 求められる供給電源能力としては200mAで余裕度7倍くらい。100mAでショート時での余裕度1.3倍。ショートさせなきゃ100mAで余裕度3.5倍。
記事で書かれるほどの大容量電源はいらないが、３端子レギュレータで供給すると0.1V程度は暴れているので、電源安定度がよいものを使うように。
2万円のメーカー製安定化電源でも0.2Vは動くので、自分でつくるしか道はない分野。（安定した電源をつくるのは難しいので、手をだしたくない分野。 AUDIO 雑誌での回路じゃ安定度不足だと思う）。
最後は自動車のバッテリーを使うようになる分野。1980年代に流行った。
。
**********************************************************
2025年の記事で予言？ 予測してあった。ここ。

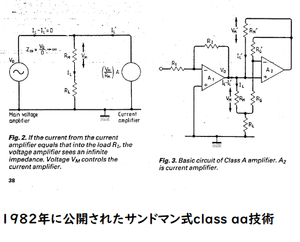

U2の支配性がほぼないだろうと推測される回路例。
U1からの信号は 楽なところに流れていくので、高負荷へはほぼいかない。 U2の支配性は相当に妖しい。貼り付けフィルムタイプの電流センサーが西暦2000年には市場に流通しているので、実測数値を公開していいよね？ どうしてやらないの？？ とは見ている。

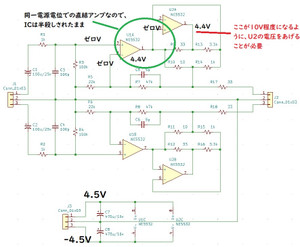

2025時点の推測よりひどく 発振モードになった禁断のヘッドホンアンプ。
発振モードになる理由は、U2電位が低すぎて、U2 pin3に電圧がかからず、U1出口との電位がデカいこと。
U2 PIN3が リニア動作しない電位 ゼロボルトになってる。およそ周期0.0015ms (1.5u秒）で発振中
YouTube: 禁断のヘッドホンアンプ基板を購入し 部品実装した。NXP NE5532を載せて通電してみたら、 自己発振モードになった。
よくわかっている方は、「初段にOP AMP(SEPP)をもってきた時点で、こりゃダメダ」との見解です。
オイラは「 遅延信号を加算して メリットがあるのか？ 」。 発振周期と同じく1.5u秒程度は遅延してると思う。
