低電圧12AU7 :カソードフォロア ヘッドホンアンプ X-YAHA. その後
5桁測定のマルチメーターか何か入手して、 バイアス1.42Ｖ～1.45VになるようにRを決定してみる。
75Kあたりでいいはずだが確信がとれない。
＋Bが13Vだと電流が20μAとやや細いので、+Bは16Vから18Vを狙う。 78M12でヒーターに持っていき。電流が30マイクロアンペアから40マイクロアンペアで 1.42Ｖ超えのRを実験で確認。
3端子レギュレータいれたのをRK-373v1 (dc=18v)の名称にする。
*****************************************
オイラ的には 歪まないグリッド電圧＝1.4050Vとは思っていなかったが、 AI君によれば1.4050Vから上ならグリッド正電流が流れない実験結果多数らしい。

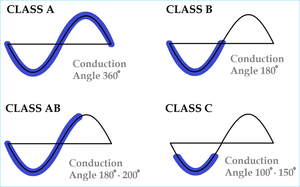

Norman Korenの3極管プレート電流モデル式では、1.41V掛かっていれば Class A1。
IRE1938によれば サフィックス付で表現しないまずいらしい。 そんなこと日本人云ってなかったよ。
one deviceなので Class A1 。テクニクスの電圧アンプ ＋電流アンプはスイッチ動作するのでCLASS BでAES論文公開を公開している（ 日本人むけには AA と主張し、英語圏では CLASS Bと云う闇はある）
有効電位の計算式：E1 = (Vpk / Kp) · ln[1 + exp(Kp · (1/μ + Vgk / √(Kvb + Vpk2)))]
コーレンの公式からみても1.405VでOK.
バイアスを1.43Vに設定すると、
コーレン式から ＋Ｂに16Ｖ～17Ｖで電流は35μA程度ながれそうだ。ここらが設計ネライ。
特性表をにらめっこしなくても数値目安がでるので具合よい。
