3s-std :6BE6変換ゲインはSg電流が0.6mA(0.5～0.7)の時に最も取れる。
2012年5月4日の記事から抜粋.。 3S-STDは 廉価でよいKITだったね。手を加えて技術UPするのに丁度良い部品点数だった。 6BE6で感度不足ならば6BY6。 もとの記事はここ・
↑余談ですが、
6BE6の変換ゲインはE1のSg電流が0.6mA(0.5～0.7)の時に最も取れることが先達の実験でわかっています。（SG抵抗 20KΩ時)。
この時のSg電圧値を求める計算式は、昭和20年代発行の「日本放送協会のラジオ技術」に載っています。
で、概ね16V位がSg1に印加されていれば6BE6の感度としてはOKです。発振中の真空管なので、アナログテスターで値を計測します。デジタルテスターでは測れないことは、わかりますよね。(測ってみれば実体験でわかりますね)。

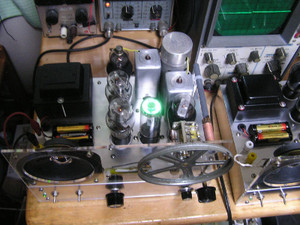

写真は3S-STDの20KΩ端電圧。
SG抵抗は1Wタイプだが、ゆっくりと蒸し焼きになるので 興亜の2W あるいは中華製3Ｗにする。電源突入時には+B（240V？ 5mA）が掛るので、SG抵抗1Wでは耐えれない。
ラジオで注意することは
グリット入力側の共振回路のコンデンサーには、できればセラミックコンは使わないことです。セラコンを用いるとノイズが格段に増えるので、聴感上わかりやすいです。HI-Q品だとノイズ増がわかりにくいですね。
近年の製作記事では、セラミックコンを使ったものもありますが、 SNを重視する場合にはチタン やマイカにします。局発のLC回路も同じです。セラミックコンはノイズ増ますね。
