3SK59。 3SK78

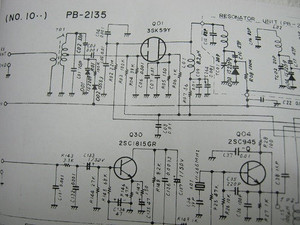

JA1AYO氏がよく使っていた3SK59.

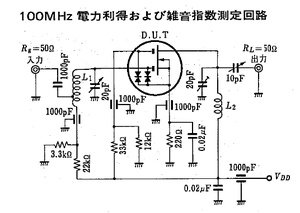

mixer 用途なのでゲインは取れる。 平均で電力ゲイン 24dB（データシト）
2SK192の2個分超えで増幅度があるので、相当人気があっただろうね。 受信ブースタにする場合には発振しないような低ゲイン動作にするのが安全。
切手サイズのプリアンプ(LC共振）は10dB程度に抑えないとほぼ帰還発振する。単なるZ変換の出口回路が安全。
電源電圧3Vで動作するFETをCQ誌上でみていったら3SK59になった。他型番の成功例がないようだ。
動作点情報をデータシートから読み出す必要がある。3SK113等とは電位関係がそこそこ違う。
Vg1-Vs＝0.5V.
Vg2= 0.5～0.8V あたりがよいらしい。
**********************************
サトー電気には3SK78が多数あったので購入してみた。
