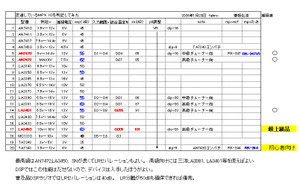

公開されているDATAをみると 最高級品はLA3450（sony型番 CXA1064)。SNが100dBを超える優れもの。
デジタル処理ではここまでのHI-FIは無理だ。 アナログチューナーの勝ちだね。
*************************************
texsもnxp もmpx deviceは LRセパレーションが40dB.(100:1)
これは、Lchの信号が Rchで1％混じって聞こえる状態。
日本製品ではサンヨーと松下が優れており LRセパレーションが60dB (1000:1). 隣chの信号が0.1%混じる状態。
SNも90dBから100dB取れる。 歪率も0.01%を下回る製品すらある。DSP製品では超えることができない性能がアナログICにある。
最高峰はLA3450 (CXA1064)。EBAYでは30ドルしてる。
ナンバー2が LA3400, 次がLA3401,AN7471と続く。
秋月電子あたりで仕入れてもらえば助かるね。
