今日の失敗 ： 受信ブースタ
FM放送アンテナから5kMほど遠くなったので、FM真空管チューナーへの入感がよくない。 そこで受信アンプを造りはじめた。

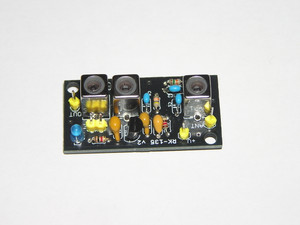

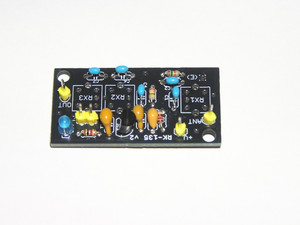

3SK113を使ったプリアンプはRK-135にてリリース済み。 ドレイン電圧を半固定VRで可変できるのがポイント。

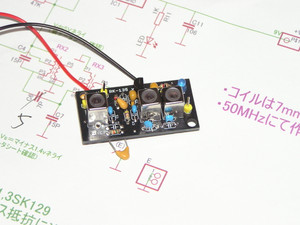

今日は、電圧調整を辞めて3端子レギュレータにしてみた。
JH1FCZ氏と同じく7808を載せた。
同調用コンデンサーは、 Qが高いのを秋月から購入した。
が、ゲイン過多で発振する。 あれ？？ ここでは 動作する記事になっている。 3SK129と3SK113は動作点が違うようだ。
78L05に付け替えてみたが、「Vg1-Vs」＝マイナス1.4vネライ とは0.2Vほどずれる。
ソース抵抗の決め打ちは駄目だね。RK-135図中の120オームでなくて110オームがよい感じだ。
載っているデバイスでは、47Kでなく51Kのほうがよい。
初めから仮つけしてまとめることにした。
