電流帰還アンプ CFA-02 。 回路学習してみた。「電圧帰還＋電流帰還」のハイブリッド方式
*********************************************
「電流帰還 VS 電圧帰還 」の支配性が、オイラのオツムでは数値化できない。
AIにきいてみた。
この回路は、周波数とインピーダンスで「電圧帰還優勢」「電流帰還優勢」が切り替わるタイプです
入力ノードインピーダンス
電圧帰還が支配的
入力の－側ノードインピーダンスが高いほど、戻ってきた信号は「電圧」として効きます。
電流帰還が支配的
そのノードが低インピーダンスになるほど、戻ってきた信号は「電流」として吸い込まれ、CFA的になります。

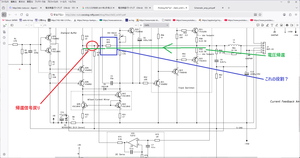

この回路では、ダイヤモンドバッファ～電流ミラー～トリプルダーリントンまでを含めたループで、入力近傍ノードがかなり低インピーダンスになるよう作られているため、高域や過渡応答では「電流帰還の色」が強く出ます。
帰還ネットワークの構成

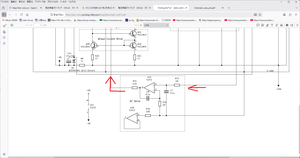

出力から抵抗で分圧して入力近くに「電圧として」戻す経路

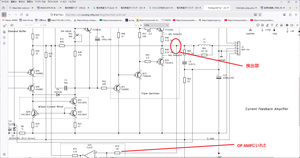

出力から低インピーダンスノードへ直接あるいは小抵抗で「電流として」戻す経路
両方あるので、低周波側は分圧抵抗とカップリングコンデンサの影響で、ほぼ電圧帰還ループが支配
高周波側は、コンデンサのリアクタンスが下がり、低インピーダンスノード経由の電流帰還が効いてくるという分担になります。
DC～中域くらい：
出力オフセットの補正やゲイン決定は、ほぼ「電圧帰還＋DCサーボ」が主役。
中高域～トランジェント：
入力ノードの電位をあまり動かさず、帰還電流で出力段をぐいっと引き戻すので、CFA的な速い応答が支配的。
つまり、このアンプは
「ゲインとDC安定度は電圧帰還が支配」
「スルーレートや立ち上がり応答は電流帰還が支配」
という役割分担になっていると考えると整理しやすいです
- 低域
数十 Hz ～ 数百 Hz（カップリングや電源平滑が効く領域） - 中域
数百 Hz ～ 数 kHz 台（音楽のエネルギーの中心） - 中高域～高域
数 kHz ～ 数十 kHz（5 kHz 以上は高域寄りの設計が多い）
このアンプのような構成だと、
- 数百 Hz ～数 kHz くらいまでは「電圧帰還優勢」
- 10 kHz 付近では、すでに電流帰還側や位相補償の影響がかなり顔を出し始める
というイメージを持っておくと解析しやすいと思います。
とのことで、実はすんごい設計をしておることは わかった。 上手に発想を追い込めば 特許になりそうだね。 すごいわ。感心した
