アレキサンダー電流帰還パワーアンプ ALX-03を調査した。「アレキサンダー氏提唱の電流＝ゼロ点」がない
本業はFA機械装置の設計屋です。 人減らしのシステムを考案し装置化するのがお仕事です。
フッ酸を使った洗浄機、 HDDスピンドル洗浄機もお仕事範囲です。有機ELが韓国に行った経緯も聴いてます。
*****************************************
***************************************************
AESでの論文：A Current-Feedback Audio Power Amplifierでの闇。
****************************************
彼が、 AN-210で 電圧帰還制御 としておる模式図。
これは図1を調べることによって書き留めることができます。これは次のようになります。
アレキサンダー氏主張の「電圧帰還制御方式とのちがい」は、BUFFER アンプの有無。
「BUFFERから出信号が、差動回路 と 出口端 に向かうのが特徴」。電流は同一強さ（図中記号がそうなっておる）。電流＝ゼロになるところが回路にあるのも特徴
差動回路でミラーリングさせた目的は、読み取れましたか？
アレキサンダー方式のポイントを理解できたところで、次に進む。
下記のTDA7052Aが 電流帰還制御のパワーアンプ。
*******************************

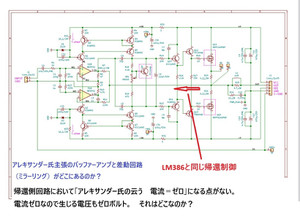

「アレキサンダー電流帰還パワーアンプ基板 ALX-03」ってのは流通してはいるが、、アレキサンダー氏の考えとは異質なものらしい。アレキサンダー氏の主張するBUFFER AMPと ミラー回路がない。
「アレキサンダー方式の要である電流＝ゼロになる」ところが回路にない。
実は、LM386と同じ帰還制御回路でした。部品を多数配置してるがLM386と思想はおなじ。
彼が、「 AN-210で 電圧帰還制御 としておる模式図 」(下図） とイコールなんだよね。
結論、ALX-03 はアレキサンダー氏提唱回路とは完全に違う。名前はついているが回路は似てもいない。
*******************************************
闇の一部を紹介した。
bufferからの信号電流が等量、同速度で2方向に流下するかどうかは 議論対象になる。しかしそれに触れた論文はまだhitしない。
